Известно, что металлы и их сплавы обладают различными температурами плавления. В качестве иллюстрации можно привести чайную ложку из галлия, которая мгновенно переходит в жидкое состояние при погружении в горячий напиток. Напротив, вольфрамовые нити в лампах накаливания сохраняют свою структуру и физические характеристики даже при температуре 3500 градусов Цельсия. Посредством процесса легирования — метода модификации состава металлов, применяемого специалистами по материаловедению, — возможно получение материалов с заданными характеристиками, включая повышенную тугоплавкость. При этом важно разграничивать понятия жаропрочности, жаростойкости и тугоплавкости: несмотря на терминологическое сходство, данные термины обозначают качественно разные физические свойства.
- Жаростойкость – это, если коротко, стойкость к окалине и способность не подвергаться коррозионному разрушению в условиях высоких температур
- Жаропрочность – это способность сохранять высокую прочность при высоких температурах.
- Тугоплавкость – техническая возможность не плавиться при высоких температурах, но вероятно терять при этом некоторые механические свойства.
Принцип достижения этих свойств схожий. Везде нужно работать со структурой металла. Понятно, что для этого прибегают к самым разным приемам и со структурой выполняются различные модификации. Например, внутри сплава формируются карбиды.
Карбиды вольфрама, которые по написанию напоминают английский сортир WC, оказываются в структуре и фактически затрудняют плавление. Но что именно происходит с физической точки зрения?
Давайте вспомним, в чём именно заключается процесс плавления? Это переход материала из одного агрегатного состояния в другое. А на уровне структуры это перестроение структуры атомов и увеличение расстояний между ними.

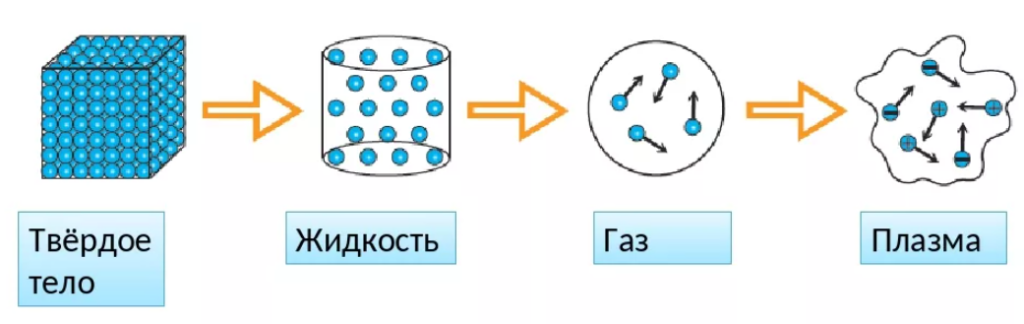

Агрегатные состояния
Для того, чтобы это произошло, нужно приложить энергию. Тепло, которое мы подводим к образцу, заставляет частицы внутри этого образцы увеличивать интенсивность своего теплового движения. В структуре сначала появляются вибрации, а потом она и вовсе начинает меняться, перестраиваться и даже, уместно будет отметить, разрушаться.

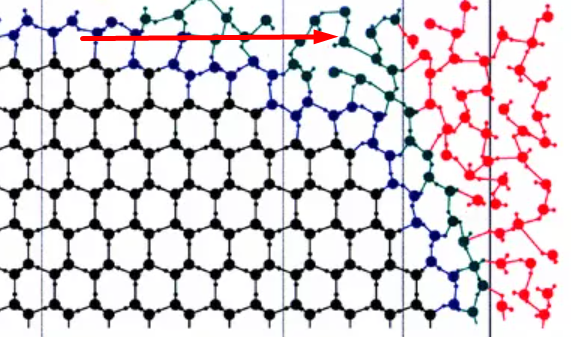

Красная стрелка – рост температуры при плавлении и ответная реакция структуры
Плавление нужно понимать в первую очередь как разрушение кристаллической структуры.

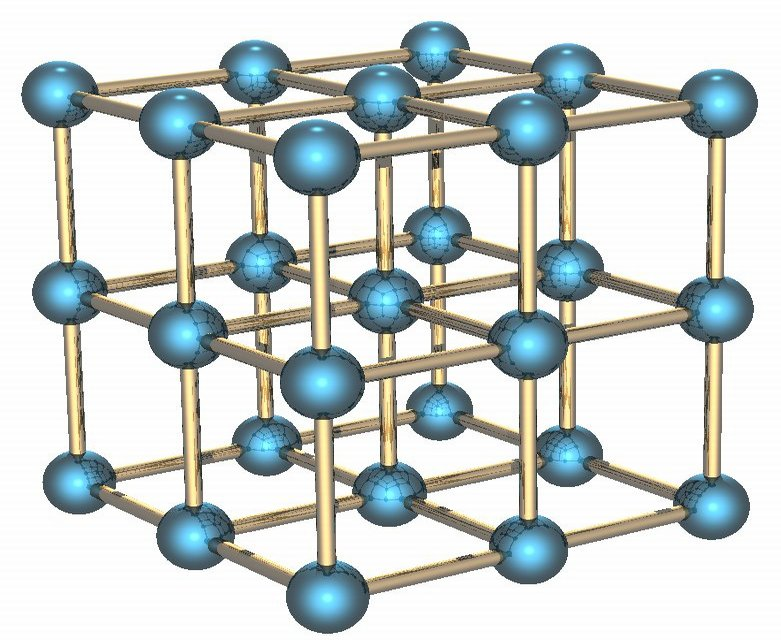

Кристаллическая решетка
Из всего этого логично следует, что интенсивность плавления зависит от того, насколько хорошо имеющаяся структура может противостоять подводимой энергии. Чем больше связей имеют частицы, образующие конструкцию материала, тем сложнее будет такую штуку разрушить.
Аналогия тут довольно простая. Представьте себе, что есть шарик, подвешенный в комнате на одной нити. Вы отрезаете одну нить и шарик падает. Теперь подвесим шарик за 10 нитей. Нужно отрезать все 10 нитей, чтобы шарик упал. Вот вам и роль связей. Это очень условно напоминает процесс построения самой обычной структуры материала. Там тоже есть связи. Тут стоит вспомнить варианты химической связи и в нашем случае – металлическую связь.
Дальше всё совсем просто.
Для того, чтобы материал мог хорошо сопротивляться воздействию высоких температур, нужно иметь максимальное количество связей, на разрушение которых потребуется наибольшее количество энергии.
Если температура будет недостаточной, чтобы подвести нужное количество энергии для разрушения конструкции материала, то конструкция и не разрушится.
Как быть, если в исходном чистом металле таких связей очень мало? Конечно же увеличить количество связей искусственно! Или провести легирование.

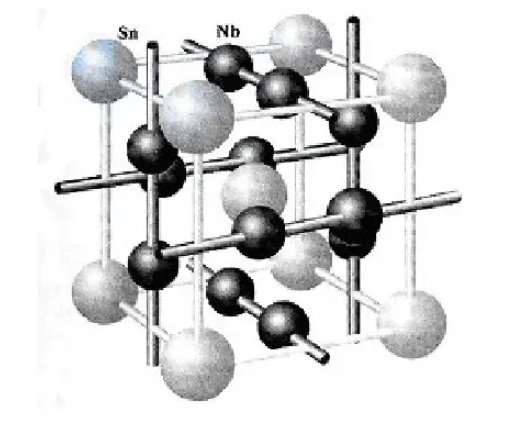

После легирования в структуре металлического сплава появится множество новых элементов – это вам и твердые растворы, и фазы внедрения, и интерметаллиды, и карбиды, и прочие элементы со страшными названиями.
Сравните это с исходным кубиком
Все они затрудняют разрушение структуры, образуя дополнительные связи или напряженные состояния. Напряженные состояния – это появление внутренних сил в результате формирования твёрдого раствора внедрения. Между узлами решетки оказываются дополнительные атомы примесного элемента, которые натягивают связи как тетиву лука. При этом примесные атомы ещё и сами усиливают связи дополнительными.
Есть и “механические воздействия”, когда разрушающийся материал “технически” может противостоять механизму процессу разрушения структуры. Например, движущиеся дислокации будут упираться в интерметаллиды. Но мы сейчас уйдем далеко за границу научно-популярного материала.
Значит, основная идея при конструировании материалов, способных безотказно работать при высоких температурах и сопротивляться им, должна основываться на возможности отвести поступившую тепловую энергию в разные стороны. Тратить её на попытки разрушения имеющейся структуры и образовывать новые связи, которые потребуется разорвать, и конструировать препятствия для этого процесса.
Для любознательных
Тугоплавкие материалы — это класс веществ, которые способны сохранять свою форму, прочность и твердость при экстремально высоких температурах. Общепринятым «порогом» тугоплавкости считается температура плавления выше 2000 °C.
Современная наука разделяет эти материалы на четыре ключевые группы: абсолютные рекордсмены (ультра-высокотемпературная керамика), чистые металлы, бескислородные и оксидные соединения.
1. Абсолютные рекордсмены (Сверхтугоплавкая керамика)
Это сложные искусственные соединения, разработанные для аэрокосмической отрасли (обшивка многоразовых космических кораблей, сопла ракет и элементы гиперзвуковых ракет).
- Карбид гафния-тантала: На сегодняшний день это самый тугоплавкий из известных материалов, полученных в лаборатории. Его температура плавления составляет рекордные около 3990 °C (а по некоторым теоретическим расчетам — до 4200 °C).
- Карбид гафния: Плавится при температуре около 3928 °C. Обладает запредельной твердостью, но весьма хрупок при комнатной температуре.
- Карбид тантала: Температура плавления составляет около 3880 °C. Чаще всего применяется в виде тонких износостойких покрытий для металлорежущего инструмента.
2. Тугоплавкие металлы
Это чистые химические элементы, обладающие высокими температурами плавления. В промышленности их редко используют в чистом виде — чаще легируют (смешивают) друг с другом для улучшения пластичности.
| Металл | Температура плавления (°C) | Ключевые особенности и применение |
|---|---|---|
| Вольфрам | 3422 °C | Самый тугоплавкий из чистых металлов. Из него делают нити накаливания, электроды для сварки, сопла ракет и сердечники бронебойных снарядов. |
| Рений | 3186 °C | Очень плотный, прочный и редкий металл. Его добавление резко повышает жаропрочность сплавов для турбин реактивных двигателей. |
| Осмий | 3033 °C | Один из самых тяжелых и плотных металлов на Земле. Используется в узлах, где необходима максимальная износостойкость (контакты, детали точных приборов). |
| Тантал | 3017 °C | Обладает исключительной стойкостью к химической коррозии. Незаменим в химическом машиностроении, электронике и медицине (для протезов и имплантатов). |
| Молибден | 2623 °C | Служит основным конструкционным материалом для высокотемпературных вакуумных печей и тепловых экранов в авиастроении. |
| Ниобий | 2477 °C | Применяется в сплавах для деталей ракетных двигателей, а также в качестве основы для мощных сверхпроводников. |
3. Бескислородная тугоплавкая керамика
В эту группу входят соединения металлов с углеродом (карбиды), азотом (нитриды) и бором (бориды), а также некоторые соединения неметаллов.
- Диборид гафния и Диборид циркония: Плавятся при температуре около 3250 °C. Обладают высокой теплопроводностью и стойкостью к эрозии, что делает их идеальными для защиты передних кромок крыльев гиперзвуковых самолетов.
- Кубический нитрид бора (Борзон): Разлагается только при температурах выше 3000 °C (в защитной среде). По твердости он практически равен алмазу, но превосходит его, так как не боится контакта с раскаленным железом.
- Карбид кремния: Выдерживает нагрев до 2730 °C. Отличается великолепной стойкостью к окислению и резким перепадам температур. Из него делают нагревательные элементы печей, бронежилеты и тормозные диски спорткаров.
4. Оксидная тугоплавкая керамика
Главное преимущество оксидов перед металлами и карбидами — они уже соединены с кислородом, а значит, не могут сгореть или окислиться на воздухе даже при экстремальном нагреве.
- Оксид тория: Самый тугоплавкий оксид в мире с температурой плавления около 3300 °C. Однако из-за естественной радиоактивности тория его использование сегодня строго ограничено.
- Оксид магния (Периклаз): Плавится при 2852 °C. Это главный компонент огнеупорных кирпичей, которыми выкладывают внутреннюю поверхность металлургических ковшей и доменных печей.
- Оксид циркония (Диоксид циркония): Температура плавления составляет 2715 °C. Используется для создания жаропрочных тиглей, а также в качестве напыления на лопатки авиадвигателей для защиты их от жара.
- Оксид алюминия (Корунд): Самый массовый промышленный огнеупор с температурой плавления 2050 °C. Он относительно дешев, прочен и химически инертен.
Главный технологический вызов сегодня
Выдержать высокую температуру — лишь половина дела. Основная проблема большинства тугоплавких материалов заключается в их хрупкости (они раскалываются от ударов как стекло) и чувствительности к воздуху (например, чистый вольфрам на воздухе начинает активно сгорать и испаряться уже при 500–600 °C).
Поэтому сейчас ученые создают композиты (например, углеродные волокна, запеченные в карбиде кремния) и высокоэнтропийные сплавы (смеси из пяти и более элементов в равных пропорциях). Такие материалы получаются одновременно тугоплавкими, прочными и устойчивыми к кислороду.
Какая из этих категорий материалов или отраслей их применения (космос, металлургия, металлообработка) интересует вас больше всего? Я могу подробнее рассказать о технологиях их производства или конкретных деталях, которые из них делают.
Исследования в России: Ключевые направления
Российская академическая наука обладает сильной фундаментальной базой в области физики полупроводников, двумерных кристаллов и квазичастиц (поляронов и экситонов). Основные исследования ведутся в нескольких направлениях:
1. Теория поляронного и баллистического транспорта
Российская теоретическая школа (включая группы в Физическом институте им. П.Н. Лебедева РАН (ФИАН) и Физико-техническом институте им. А.Ф. Иоффе) исторически занимает лидирующие позиции в описании сильного электрон-фононного взаимодействия.
- Исследуются математические модели поперечного баллистического транспорта электронов через квантоворазмерные структуры.
- Ведется расчет времени жизни и стабильности экситон-поляронов в анизотропных средах и ван-дер-ваальсовых гетероструктурах под воздействием внешних высокочастотных полей.
2. Синтез двумерных и кластерных материалов
Для создания сверхатомных структур требуются передовые методы нанотехнологий.
- В Институте физики полупроводников им. А.В. Ржанова СО РАН (Новосибирск) активно развиваются методы молекулярно-лучевой эпитаксии (МЛЕ) для выращивания ультратонких слоев и халькогенидных систем. Ученые исследуют двумерные полупроводники, которые служат базой для сборки ван-дер-ваальсовых материалов.
- Разрабатываются подходы по управлению электронными свойствами на границах раздела сред с помощью микроскопического рельефа подложек, что позволяет «направлять» движение носителей заряда.
3. Мезоскопическая физика и наноструктуры
Научные группы из МФТИ (Лаборатория топологических квантовых явлений в сверхпроводящих системах) и ИФТТ РАН (Черноголовка) изучают фундаментальные пределы транспорта в мезоскопических структурах. Хотя фокус часто смещен в сторону гибридных систем (сверхпроводник — нормальный металл/полупроводник), нарабатываемый инструментарий бесконтактной нанолитографии и низкотемпературного зондирования критически важен для измерения реальной скорости токовых сигналов на масштабах в несколько сотен нанометров.
4. Экситонная микроэлектроника и фотоника
Поскольку в сверхатомных полупроводниках энергия переносится преимущественно экситонами (светоиндуцированными парами), исследования тесно смыкаются с квантовой фотоникой.
- В Университете ИТМО (Санкт-Петербург) ведутся передовые работы по изучению поляритонов и экситонов в искусственных метаматериалах. Российские физики создают оптические чипы и транзисторы, где вместо электронов логические операции выполняют световые квазичастицы, что потенциально позволяет обойти ограничения кремниевой электроники по частоте и тепловыделению.
Сравнительный анализ перспективных классов материалов
| Класс материалов | Представители / Состав | Предельная температура (°C) | Главные преимущества (Плюсы) | Основные недостатки (Минусы) | Сфера применения |
|---|---|---|---|---|---|
| Высокоэнтропийная керамика (HEC) | Стабильные смеси из 5 и более различных карбидов или боридов металлов. | 3500 – 4000 °C | Экстремальная тугоплавкость, высокая твердость, повышенная стойкость к окислению по сравнению с обычной керамикой. | Сложность и высокая стоимость синтеза, плохая обрабатываемость. | Носовые части и кромки крыльев гиперзвуковых аппаратов, сопла ракет. |
| Керамические композиты (CMC) | Углеродные волокна в матрице из карбида кремния или сверхвысокотемпературной керамики. | 1600 – 2400 °C | Не хрупкие (ведут себя как металл при ударах), малый вес (в 3-4 раза легче стали), стойкость к термоударам. | Относительно низкая температура плавления матрицы, высокая цена производства деталей. | Лопатки и камеры сгорания авиадвигателей нового поколения, тормозные системы. |
| Высокоэнтропийные сплавы (HEA) | Сплавы из 5 и более металлов (например: вольфрам-молибден-тантал-ниобий-рений). | 2500 – 3100 °C | Высокая пластичность и прочность при нагреве, стойкость к радиационному излучению. | Тяжелые (высокая плотность), на воздухе требуют защитных покрытий от окисления. | Ядерная энергетика (оболочки твэлов), жаропрочный крепеж, элементы турбин. |
| Трансформационно-упрочненная оксидная керамика | Оксид алюминия или циркония, модифицированный наночастицами. | 2000 – 2600 °C | Абсолютная стойкость к кислороду (не горят), высокая трещиностойкость для оксидов, химическая инертность. | Подвержены постепенному растрескиванию при резких и частых перепадах температур (термоциклировании). | Футеровка термоядерных реакторов, тигли для плавления сверхчистых металлов, защитные напыления. |
| Углерод-углеродные композиты (УУК) | Углеродная матрица, армированная углеродными волокнами. | До 3000 °C (в вакууме) | При нагревании становится прочнее, экстремально легкий материал, выдерживает любые термоудары. | Мгновенно сгорает на воздухе при температуре выше 500 °C без специальной защиты. | Защитные экраны вакуумных печей, наконечники баллистических ракет, тормоза гоночных болидов. |
Подробный разбор технологических лидеров
1. Высокоэнтропийная керамика (ВЭК) — «Щит для гиперзвука»
Этот класс материалов устроен по принципу «энтропийного хаоса». Вместо того чтобы брать один карбид (например, карбид гафния), ученые смешивают в равных долях карбиды гафния, тантала, циркония, титана и ниобия.
- В чем прорыв: Из-за искажения кристаллической решетки атомам тяжело перемещаться. Это блокирует появление микротрещин и делает материал прочнее. Такие соединения выдерживают трение о воздух на скоростях выше 5-7 Махов.
2. Керамические матричные композиты (КМК) — «Керамика, которая гнется»
Обычная керамика разбивается от удара. В композитах эту проблему решили: матрицу (основу) прошивают тысячами тончайших углеродных или керамических нитей.
- В чем прорыв: Когда в материале зарождается трещина, она не раскалывает деталь, а «запутывается» в волокнах, тратя свою энергию. Это позволяет использовать легкую керамику в бешено вращающихся лопатках газовых турбин, заменяя тяжелые никелевые сплавы.
3. Высокоэнтропийные сплавы (ВЭС) — «Металлы будущего»
Классическая металлургия базируется на одном металле (железо в стали, титан в титановых сплавах), к которому добавляют щепотку других. Высокоэнтропийные сплавы состоят из смеси тугоплавких металлов (вольфрам, тантал, молибден, ниобий) в равных пропорциях.
- В чем прорыв: Они демонстрируют уникальный баланс: не становятся хрупкими на морозе (в космосе) и не «плывут» (не теряют форму) при нагреве до 1500–1800 °C под огромными механическими нагрузками.
Резюме: критерии выбора под задачу
-
- Если нужна абсолютная стойкость к пламени и кислороду (без защитных слоев) — выбирают модифицированную оксидную керамику.
- Если критически важен минимальный вес и стойкость к вибрациям (авиация) — используют керамические композиты.
- Если требуются максимально возможные температуры выдержки (более 3500 °C) — применяют высокоэнтропийную карбидную керамику.
Перспективы и вызовы
Главная цель ведущихся в России и мире исследований — создание коммерческой посткремниевой электроники. Поляронный транспорт в сверхатомных полупроводниках позволяет конструировать устройства, работающие на терагерцевых частотах без экстремального нагрева.
Однако перед российскими учеными стоит серьезный технологический вызов:
- Масштабирование: Необходимо перейти от лабораторного отшелушивания микроскопических чешуек ван-дер-ваальсовых кристаллов к промышленному синтезу пластин большой площади.
- Замещение компонентов: Поиск более доступных аналогов, поскольку рений является одним из самых редких и дорогих элементов на Земле. Отечественные лаборатории активно просчитывают аналогичные сверхатомные структуры на основе железа, кобальта и серы.
