Чтобы виртуальная копия стала полноценным инструментом оптимизации, она должна выйти за рамки классического трехмерного чертежа (CAD-модели). Сейчас современный цифровой двойник промышленного масштаба является сложной киберфизической системой, которая состоит из четырех взаимосвязанных уровней, работающих по принципу замкнутого цикла синхронизации (Closed-Loop). Основой системы является физический уровень, где реальный промышленный актив (станок с ЧПУ, турбина, ректификационная колонна) генерирует свой непрерывный «цифровой след». Развернутые на объекте промышленные датчики и IoT-устройства фиксируют физические параметры (температуру, давление, вибрацию, силу тока), а контроллеры АСУ ТП (ПЛК) агрегируют эти данные. Затем в силу вступает сетевой уровень и технологии граничных вычислений (Edge Computing): специальные контроллеры прямо в цеху проводят первичную фильтрацию потока данных, отсекают информационный шум и переводят информацию в стандартизированные безопасные форматы (OPC UA или MQTT).
Очищенный поток поступает на уровень платформы интеграции и управления данными (Data Management), где развернуты озера временных рядов (Time-Series Data Lakes, такие как InfluxDB или ClickHouse). Здесь происходит конвергенция ИТ и ОТ: технологические данные из цеха связываются с бизнес-контекстом из ERP-, MES- и ТОиР-систем предприятия (графиками ремонтов, спецификациями сырья и требованиями к качеству). Наконец, данные попадают на виртуальный уровень, являющийся «мозгом» системы. Это математическое ядро совмещает физические модели (First-Principles Models), рассчитывающие идеальное поведение объекта на основе законов термодинамики и сопромата, и модели машинного обучения (Data-Driven / AI Models), которые обучаются на исторических данных и находят скрытые паттерны и аномалии.

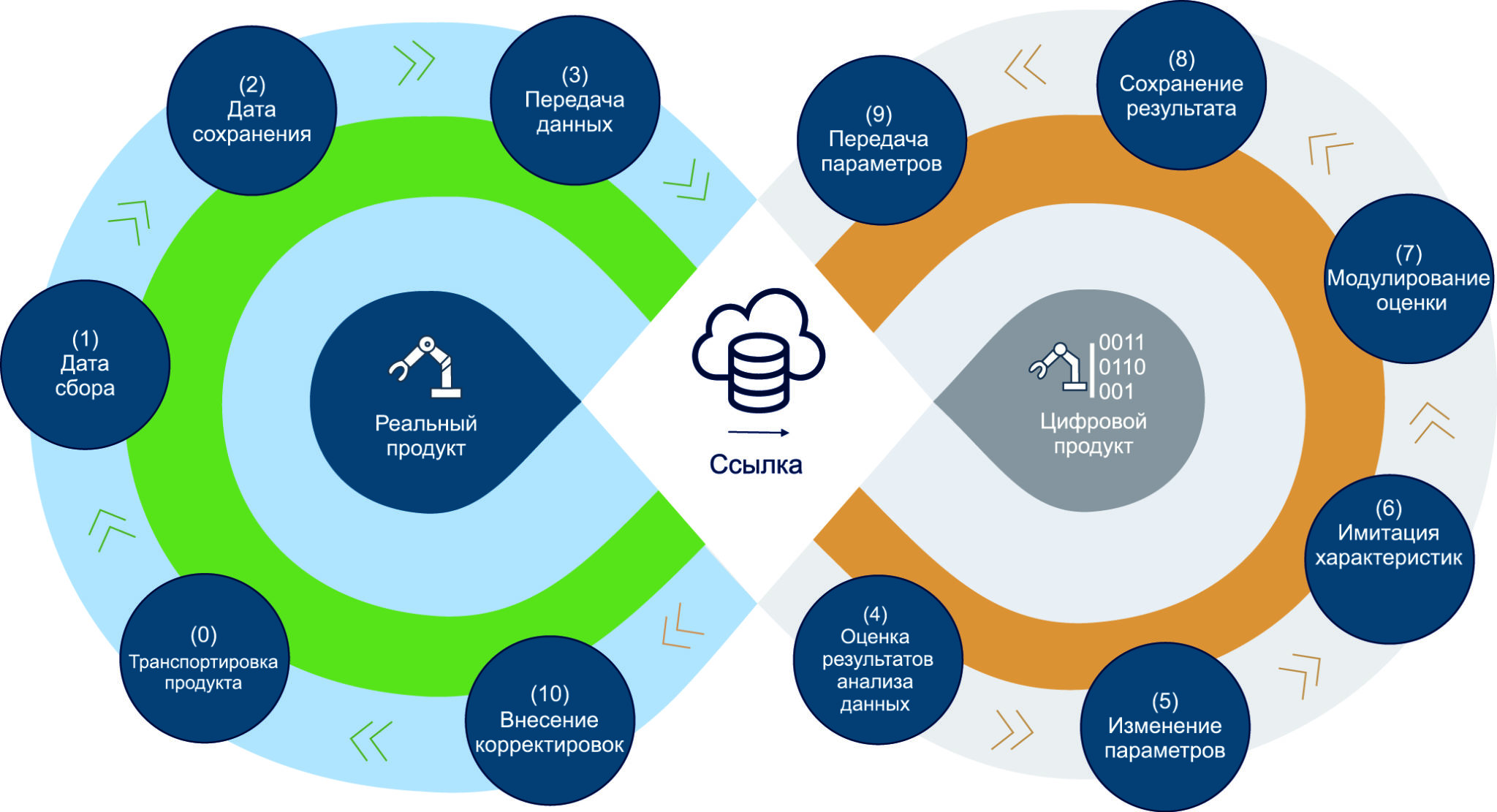

Функционирование этой архитектуры строится на непрерывном трехфазном цикле обратной связи:
- Стриминг и Теневое копирование (Shadowing): Физический объект работает в цеху, а датчики ежесекундно транслируют данные в виртуальное ядро, заставляя цифровую модель в точности воспроизводить текущее состояние реального оборудования в режиме реального времени.
- Виртуальная симуляция и Аналитика (Simulation & Analytics): Модель «заглядывает в будущее», параллельно запуская тысячи ускоренных симуляций с помощью алгоритмов ИИ для ответов на вопросы: «Что произойдет с узлом через 50 часов при увеличении нагрузки?» или «Какой режим минимизирует износ при текущем качестве сырья?».
- Обратное действие (Actuation): Результаты симуляций превращаются в управляющие решения. В полуавтоматическом режиме система работает как «советчик оператора», выдавая рекомендации на экран инженера, а в полностью автоматическом режиме цифровой двойник напрямую отправляет новые уставки на контроллеры АСУ ТП, самостоятельно оптимизируя технологический процесс без участия человека.
Существует расхожее мнение о том, что информационные и операционные технологий предьявляют различные требования к своей структуре и имеют разные цели. В тоже время, объединение этих технологий вокруг единых целей позволяет достичь новых перспективных решений в области промышленного “Интернета вещей” (IIoT), таких как, например, цифровые близнецы. Цифровой близнец — цифровая копия физического устройства или всего производственного процесса. Информация, собираемая датчиками, формирует представление о том, что происходит с устройством или целой системой в режиме реального времени. Это позволяет осуществлять контроль, моделировать и вносить коррективы в созданные виртуальные двойники, чтобы, прежде чем проводить какие-либо модификации в реальном мире, увидеть, какое влияние окажут изменения.
Данная технология революционизирует возможность использовать на предприятиях интеграцию систем ИТ/ОТ для проектирования и моделирования — основы повышения общей эффективности, качества выпускаемой продукции и общей оперативности работы.
Визуализация на предприятиях будущего
Приобретение сходных признаков у технологий ИT/OT в одной платформе сделает возможной визуализацию всего предприятия в целом. Таким образом, специалисты, ответственные за ИТ и ОТ, смогут постоянно и своевременно получать актуальные данные о производственном процессе, что позволит им принимать более точные бизнес-решения.
Стремление сблизить ИT и OT отражается в потенциальной выгоде от безопасной, гибкой и легко адаптируемой платформы, которая обеспечивает сквозную встроенную функциональную совместимость с облачными сервисами, периферийными устройствами или общеорганизационными архитектурами.
Технологии компании FDT (рис. 1) в области визуализации и анализа данных позволяют легко интегрировать оборудование систем автоматизации (уже установленное или новые решения), контрольно-измерительные приборы и передовые устройства мирового промышленного сектора. Это распространяется и на новейшие технологии — оборудование с поддержкой модулирования цифровых близнецов. Такое объединение позволяет принимать правильные решения при разработке, упрощает визуализацию данных, помогает провести для персонала современную последовательную подготовку.
Рис. 1. FDT Server включает цифровое двойное моделирование как часть жизненного цикла
Унифицированная среда FDT (FDT3) предоставляет возможность использовать многоцелевые цифровые близнецы. Поскольку цифровой близнец представляет собой копию реального объекта, он может предназначаться для планирования, моделирования, ввода в эксплуатацию или обеспечения доступа к объекту.
FDT объединяет ИТ с системами операционных технологий. Такой подход выгоден как с технической стороны, так и с экономической точки зрения при любых конфигурациях моделирования. Аналитика всегда была сильной стороной FDT, а с цифровыми двойниками стала еще богаче и эффективнее (рис. 2).
Рис. 2. Цифровые двойники определяют успешность физических и цифровых составляющих предприятий
Для промышленных компаний, ищущих проверенные решения и выступающих за объединение бизнес-информации и операционных технологий предприятия, хорошим выбором станет унифицированная среда FDT (или стандарт FDT3). В FDT Server встроена поддержка семейства протоколов OPC, включена интеграция ИT/OT и предусмотрен безопасный шлюз для передачи данных. Стандарт предлагает аутентификацию посредством OPC UA и использование среды Publish-Subscribe для обмена информацией в режиме реального времени.
Документация по мультиплатформенному использованию содержится в «Диспетчере типов устройств» (DTM). Например, можно предоставить описание eCL@ss, чтобы включить поддержку детальной разработки. При этом все документы обслуживания будут связаны между собой, соответственно, DTM может служить своеобразным информационным центром.
FDT3 предоставляет стандарт для создания цифрового представления устройства на различных платформах. Это позволяет интегрировать DTM в веб-сервер, предоставляющий удаленный доступ при проведении мониторинга, диагностики и параметризации. Кроме того, можно интегрировать DTM в OPC-сервер, который поддерживает интеграцию на уровне приложений — например, для планирования ресурсов предприятия (ERP). ОРС-сервер в FDT3 поддерживается по модели OPC Unified Architecture (UA).
Преимущества цифровых двойников
Сервер FDT со встроенной OPC UA представляет возможность создания цифровых двойников для моделирования и виртуализации систем автоматизации, описания состояния входов и выходов контроллера и всех происходящих производственных процессов.
Основной причиной внедрения технологии цифровых двойников в промышленность является улучшение представления информации, связанной с производственным процессом, и повышение гибкости системы. Это относится как к существующим производственным линиям, так и ко вновь разрабатываемым.
DTM содержит структурированные сведения обо всех поддерживаемых типах устройств: документацию, а также файлы поддержки протоколов. Работа с цифровыми двойниками упрощается благодаря DTM. Существует возможность указать рабочие файлы DTM, и они будут автоматически обновляться, без загрузки полных баз. Бизнес-преимущества для поставщиков оборудования заключаются в многофункциональности DTM. Эта среда работает как с традиционными сервисами, так и с оборудованием «Интернета вещей». Экономическая выгода для потребителя заключается в том, что в качестве основы для доступа к информации используется актуальная, успевшая зарекомендовать себя технология.
Повышение надежности и производительности
Цифровые двойники улучшают конфигурацию жизненного цикла, в том числе повышают надежность оборудования предприятия и улучшают эксплуатационные характеристики благодаря семантической совместимости.
В настоящее время существует множество способов обеспечить поддержку проектов предприятия. Поэтому не существует единого решения для передачи опыта по проектированию, монтажу и обслуживанию на этапе эксплуатации.
Если в данных об устройстве, используемом в проектировании установки, будет присутствовать семантическая информация, то разработчикам и операторам системы будет легче освоить это устройство, определив верную конфигурацию для необходимых условий использования. С информационной моделью FDT OPC UA доступ к этой информации может быть получен из любого пользовательского приложения.
Расширенная взаимосвязь
Реализация модели FDT/OPC UA предлагает расширенные возможности подключения инженерных систем, распределенного контроля, управления активами и других систем в рамках IIoT и других приложений.
Эта технология предназначена для обеспечения нейтрального с точки зрения поставщиков программного интерфейса для добавления данных о выпускаемом оборудовании и предоставления к ним доступа конечным пользователям.
Запуск и ввод в эксплуатацию являются наиболее важными этапами при использовании цифровых близнецов, поскольку снижается зависимость от физических устройств. Ценность цифрового близнеца заключается в более быстрой конфигурации и модернизации процесса в имитируемой среде.
Представьте, что вы работаете со всей точностью, но без границ физического устройства. На модели можно имитировать любые условия при эксплуатации устройства, проверять любые его режимы работы.
FDT связывает реальный и виртуальный мир, обеспечивая безопасную связь в любой сети, что позволяет моделировать любой протокол или устройство. С цифровым близнецом можно менять тип устройства и использовать DTM для настройки, моделирования, проверки поведения, анализировать и принимать решения на основе сделанных выводов.
Заключение
Цифровые двойники сегодня окончательно переросли статус перспективного концепта, став фундаментальным инструментом Индустрии 4.0 и главным драйвером оптимизации современных производств. Переход от реактивного устранения аварий к предиктивному управлению на основе синергии физических моделей и искусственного интеллекта позволяет предприятиям кардинально снижать издержки, минимизировать простои и гибко адаптировать технологические процессы под меняющиеся рыночные условия. В условиях высокой конкуренции виртуализация физических активов становится не просто элементом престижа, а необходимым условием для выживания и технологического лидерства крупного бизнеса.
Перспективы развития технологии
В ближайшие годы эволюция цифровых двойников будет двигаться в сторону сквозной интеграции, интеллектуализации и автономности:
- От двойника оборудования к двойнику предприятия (Digital Twin of an Organization, DTO): Локальные модели отдельных станков и цехов объединяются в единые экосистемы. Это позволит оптимизировать не просто конкретный насос, а всю цепочку создания стоимости — от закупки сырья до логистики готовой продукции.
- Глубокая интеграция Генеративного ИИ и LLM: На смену сложным интерфейсам придут интеллектуальные агенты. Инженеры смогут управлять цифровым двойником с помощью естественного языка (например, запросом: «Смоделируй работу турбины при падении давления газа на 5% и выдай рекомендации»).
- Сближение с метаверсом и AR/VR: Использование очков дополненной реальности позволит ремонтным бригадам видеть внутреннее состояние агрегата (данные с цифрового двойника) прямо в процессе осмотра реального оборудования в цеху.
Часто задаваемые вопросы (FAQ)
- В чем разница между цифровым двойником и обычной 3D/CAD-моделью?
CAD-модель — это статичное описание геометрии объекта на этапе проектирования. Цифровой двойник — это динамическая система, которая связана с реальным объектом через датчики, постоянно обновляет свое состояние в режиме реального времени и способна прогнозировать будущее поведение объекта. - Каковы главные барьеры при внедрении цифровых двойников?
Основными препятствиями являются низкое качество исходных данных (или их нехватка), высокая стоимость ИТ-инфраструктуры, сложность интеграции устаревшего оборудования (Legacy-систем) в единую сеть, а также дефицит квалифицированных кадров на стыке инженерии и Data Science. - Подходит ли эта технология для малого и среднего бизнеса?
В классическом масштабном виде — скорее нет, из-за высоких капиталовложений. Однако малый бизнес может успешно внедрять элементы цифровых двойников (например, использовать облачные SaaS-платформы для предиктивного анализа работы отдельных критически важных станков). - Как обеспечивается кибербезопасность при передаче данных?
Для защиты промышленных сетей применяется строгая изоляция уровней АСУ ТП от внешней корпоративной сети (демилитаризованные зоны — DMZ), сквозное шифрование трафика по протоколам вроде OPC UA, а также однонаправленные шлюзы (диоды данных), которые позволяют передавать телеметрию из цеха в модель, но полностью блокируют любые внешние хакерские атаки на физическое оборудование.
