Данное устройство поможет человеку переносить тяжести (типа рюкзак,бронежилет, защита сапера, снаряжение пожарного) массой 50 кг длительное время без больших усилий и нагрузки на собственный опорно-двигательный аппарат. Минимальные размеры и вес устройства (от 2 кг), эргономичность, неприхотливость в обслуживании сделают его незаменимым помощником в длительных экспедициях, военных марш-бросках, в районах с чрезвычайной ситуацией.

Основной материал, из которых сделан экзоскелет – угле пластик, придающий изделию большую прочность и малый вес. Также экзоскелет может использоваться при реабилитации больных с поврежденным опорно-двигательным аппаратом, людьми с ограниченными возможностями.

КРАТКОЕ ОПИСАНИЕ ПАССИВНОГО ЭКЗОСКЕЛЕТА «К-2»

Груз давит на плечевые пластины плечевого блока, через него нагрузка передается на заблокированный узел спинного кардана и далее на поясничный отдел. В поясничном узле нагрузка распределяется на две нижние конечности в пропорции, зависящей от наклона корпуса вправо или влево. От нижних конечностей нагрузка передается на опорные площадки, интегрированные в обувь, и уже через подошву взаимодействует с поверхностью, на которой стоит человек. Экзоскелет крепится на теле человека с помощью системы ремней с пряжками и «липучками».

Детали конечностей располагаются с фронтальной стороны конечностей человека, что делает распределение нагрузки на бедро человека (при нагруженной согнутой ноге), на опорную площадку голеностопа равномерным и комфортным, чего нельзя сказать о экзоскелетах с боковым расположением рычагов нижних конечностей.

Трущиеся поверхности, такие как подшипники скольжения или ползуны выполнены из алюминиевого сплава Д16Т с покрытием, состоящим из Al2O3 (корунда), не требующий смазки и не боящийся загрязнений.

За счет своих габаритов и эргономичности К-2 легко одевается под спецодежду и снаряжение, снимая с человека нагрузку от их массы (американский HALC этого не может).

Для хранения на складе с К-2 никаких подготовительных операций проводить не нужно, также как и после окончания хранения. Срок хранения не ограничен, специальные условия для хранения не нужны. Устройство готово к эксплуатации в любую минуту.

К-2 позволяет человеку перемещаться по местности с поврежденной нижней конечностью, вплоть до перелома, зафиксировав ее дополнительно бинтами или ремнями выше повреждения на К-2.

При использовании К-2 человек получает дополнительную защиту нижних конечностей и позвоночника от механических повреждений.

При использовании специальной подвесной системы в экзоскелете, его могут использовать люди с ограниченными возможностями.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПАССИВНОГО ЭКЗОСКЕЛЕТА «К-2»

• Грузоподъемность: 50 кг
• Масса: от 2 кг и более (зависит от габаритов человека)
• Габариты (для человека ростом 176см и массой 75 кг): 153см*41см*15см(собранный, без обуви)
• Габариты (для человека ростом 176см и массой 75 кг): 72см*41см*25см(сложенный, без обуви)
• Материал: угле пластик, поверхности скольжения – дюраль Д16Т, крепеж стальной или титановый, ремни – капрон, полиэстр.
• Покрытие поверхностей скольжения: керамика (Al2O3), толщина покрытия – 100 мкм.
• Коэффициент трения покрытия: 0.03
• Долговечность покрытия: на весь срок эксплуатации.
• Смазка не требуется.
• Эксплуатация в любых климатических условиях.
• Ограничений по времени непрерывной работы нет.

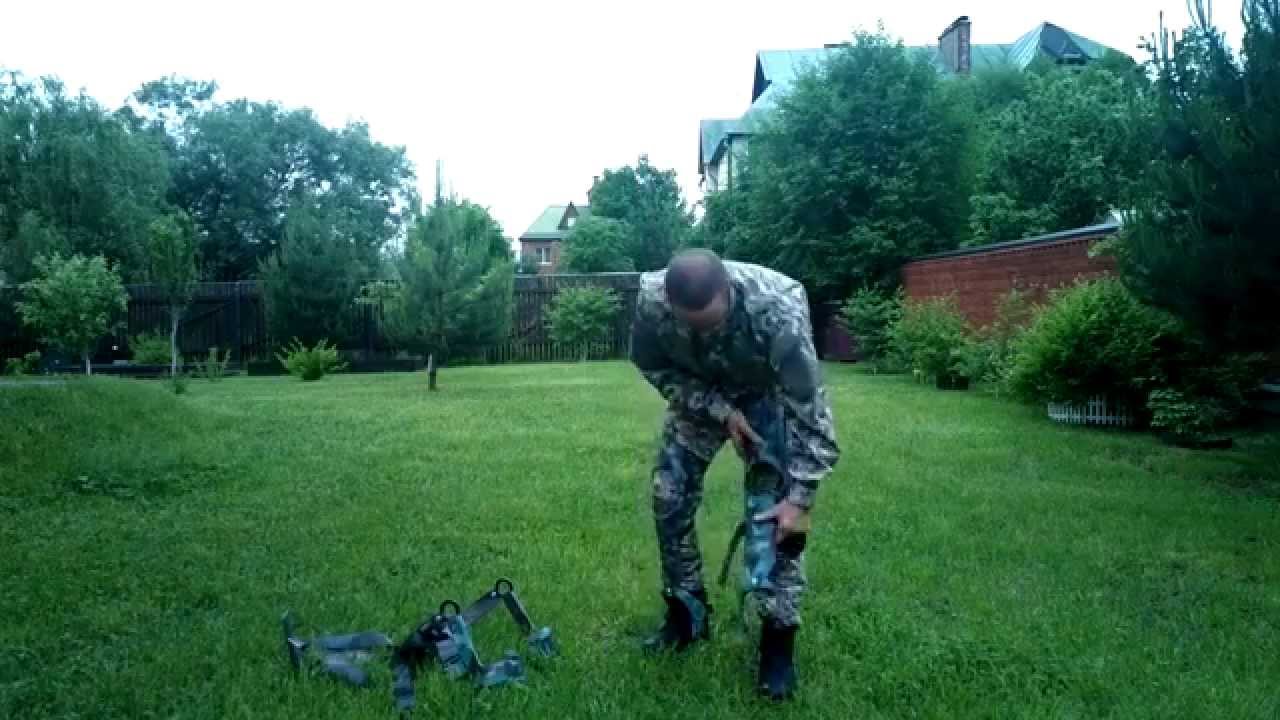

Демонстрационный образец
