В истории отечественной космонавтики есть страницы, незаслуженно остающиеся в тени триумфальных пилотируемых полетов и межпланетных миссий. Одна из таких глав — создание российских геодезических ракет. Эти специализированные аппараты в конечном счете стали очень важным мостом между фундаментальной наукой, оборонным сектором и практическим освоением околоземного пространства. Будучи прямыми наследниками самых первых баллистических носителей, геодезические и исследовательские ракеты серии В-1 (от В-1А до В-1Е), «Вертикаль» и более поздние комплексы МР-12 и МР-20 превратили верхние слои атмосферы и ближний космос в гигантскую естественную лабораторию. Их разработка не просто расширила наши знания о планете, но и буквально заново перерисовала карту Земли, заложив основы для современных систем глобального позиционирования. История отечественного ракетостроения началась с решения сугубо оборонных задач, однако советские ученые практически сразу разглядели в новой технике колоссальный научный потенциал.
Советские геофизические ракеты Р-2А и Р-5А
Рубежной точкой можно считать конец 1940-х годов, когда на базе первой советской баллистической ракеты Р-1 (созданной на основе немецкой Фау-2/V-2) под руководством Сергея Павловича Королева начались работы по проектированию академических модификаций.
Уже в 1949 году стартовала серия геофизических ракет Р-1А, совершавших вертикальные пуски для зондирования атмосферы. Однако для точных геодезических измерений параметров Земли и проведения высокоточного картографирования требовались специализированные носители и новые методы. Настоящий прорыв произошел в 1950–1960-х годах с появлением модификаций Р-2А и Р-5А/В-5А. Ученые столкнулись с фундаментальной проблемой: чтобы построить точную единую систему координат для всей планеты, необходимо было преодолеть ограничения наземной триангуляции, «перешагнув» через океаны и труднодоступные регионы.
Именно тогда зародилась идея космической геодезии. Ракеты начали использовать для вывода на огромные высоты (от 100 до 500 км) специальных измерительных контейнеров. Эти аппараты выбрасывали на пике траектории светящиеся искусственные облака или активировали мощные импульсные световые маяки. Синхронная фотосъемка этих вспышек из нескольких наземных пунктов с известными и неизвестными координатами позволяла связывать континенты и строить триангуляционные сети невиданной ранее точности. Этот метод получил название светогеодезического зондирования.
Сферы применения: От уточнения формы Земли до военных карт
Технологии, отработанные на советских и российских геодезических ракетах, нашли применение в самых разных областях науки и практики:
- Определение параметров геоида: С помощью ракетных пусков ученые смогли с точностью до метров рассчитать сжатие Земли у полюсов и выявить реальные аномалии силы тяжести. Это легло в основу создания референц-систем координат (таких как СК-42, СК-95).
- Калибровка систем космического слежения: Выводимые ракетами эталонные сферы и излучатели использовались для юстировки наземных радиолокационных станций (РЛС) и оптических станций наблюдения, что было критически важно для зарождающейся системы противоракетной обороны.
- Обеспечение точности баллистических расчетов: Без детальной карты гравитационного поля Земли, составленной благодаря геодезическим пускам, было бы невозможно рассчитать точные траектории для межконтинентальных баллистических ракет и первых искусственных спутников Земли.
- Фундамент для спутниковой геодезии: Данные, полученные в ходе вертикальных ракетных пусков, позволили перейти от кратковременных измерений к созданию специализированных геодезических спутниковых группировок (серии «Сфера», «Муссон» и, в конечном итоге, навигационной системы ГЛОНАСС).
Таким образом, российские геодезические ракеты стали тем самым незаметным, но прочным фундаментом, на котором выросла вся современная аэрокосмическая картография и навигация.
Для продолжения статьи вы можете выбрать направление, которое мы раскроем подробнее. Какую часть темы вы хотите развить в следующем разделе?
- Технические детали: Разберем устройство конкретных ракет (например, Р-5А или геофизической серии «Вертикаль») и устройство их научных контейнеров.
- Драматические подробности: Расскажем о трудностях первых пусков на полигонах Капустин Яр и Сары-Шаган.
- Эволюцию технологий: Проследим, как ракетные методы измерения трансформировались в современные спутниковые системы.
Широко известно, что запуск первого спутника Советским Союзом стал большим сюрпризом для всего мира. И если на орбите сделанный человеком объект оказался впервые, то в космическом пространстве уже бывали различные аппараты. Геофизические ракеты не получили такой же славы, как космические, но именно они подготовили инженеров и ученых к орбитальным запускам. После 4 октября 1957 суборбитальные полеты не прекратились — геофизические ракеты запускали в тени орбитальных полетов. А сейчас вообще можно сказать, что мы наблюдаем ренессанс геофизических ракет — частные компании делают не только орбитальные, но и суборбитальные ракеты и вполне успешно находят коммерческих заказчиков на запуски.
Побочный эффект

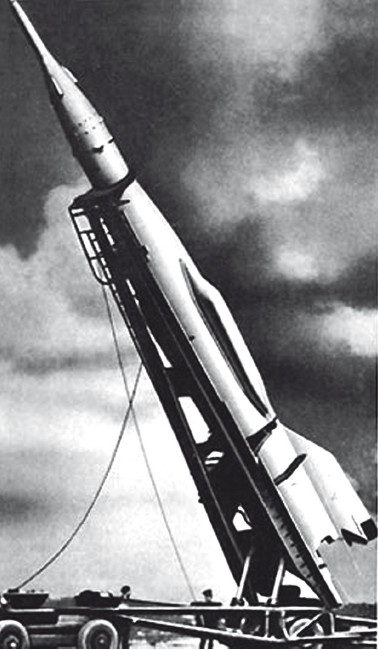

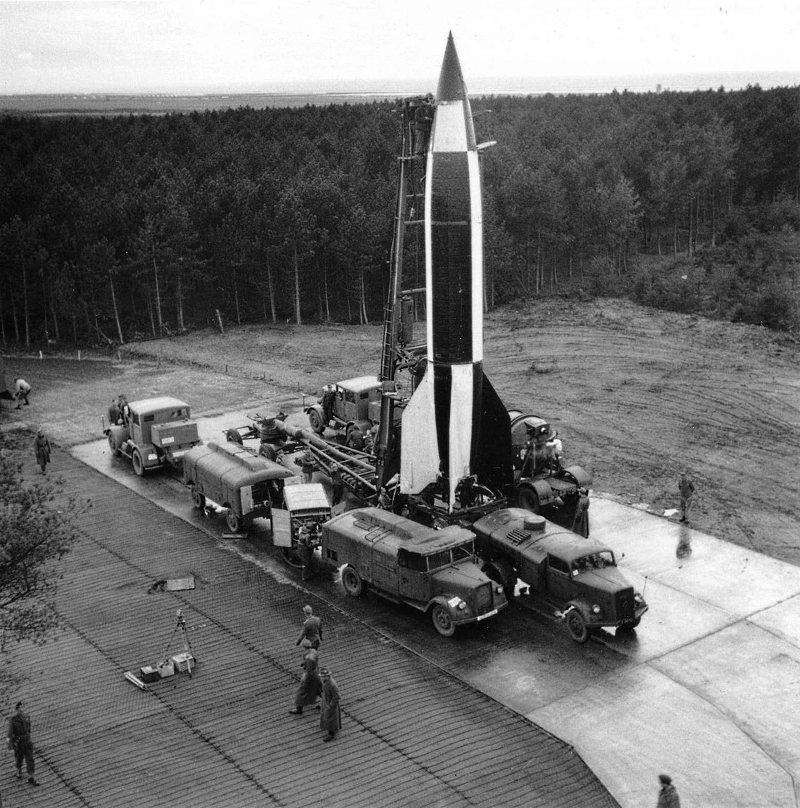

Фау-2, архивное фото
На границе космоса первый объект оказался еще в 1942 году, и это было побочным эффектом военных испытаний. В штатном полете немецкая боевая баллистическая ракета «Фау-2» пролетала до 320 км, поднимаясь при этом до высоты 80-100 км. И уже при первом успешном пуске 3 октября 1942 ракета достигла высоты 85-90 км. Формальная граница космоса, линия Кармана, проходит выше, на уровне 100 км, но это не принципиально — на такую высоту можно подняться только на ракете. К тому же, несколько раз «Фау-2» запускали вертикально вверх. Теоретически запаса топлива хватало, чтобы подняться до примерно 200 км, и в разных источниках называют разные достигнутые высоты (175, 188 км) и разные даты испытаний (20 июня 1944, 14 сентября 1944).
«Фау-2» на американском полигоне Уайт-Сэндс
Немецкие наработки по «Фау-2» вместе с захваченными ракетами и конструкторами были использованы союзниками после окончания войны. США досталось больше ракет и главный конструктор Вернер фон Браун с большей частью команды, и после короткого периода военных испытаний ракету перевели на научную стезю. Что любопытно, еще в 1946 году Британское межпланетное общество предлагало сделать на базе «Фау-2» ракету для суборбитальных пусков человека. Эту идею отвергли, но научные приборы, семена, насекомые и другие живые существа стали подниматься в космос десятки раз в год.
Уже 24 октября 1946 года с полигона Уайт-Сэндс в полет ушла ракета с установленной фотокамерой. Отснятую пленку автоматически поместили в металлический контейнер, который выдержал удар от падения на землю без парашюта. Человечество смогло увидеть Землю с высоты 105 км.
Что еще интересней, камера сделала не одну фотографию, а снимала с частотой 4 кадра в секунду. И можно посмотреть ускоренный в 6 раз вид с ракеты (с 2:09).
СССР досталось меньше трофеев и конструкторы из второго эшелона. Поэтому первый пуск «Фау-2» состоялся 18 октября 1947, а адаптированная к своим технологиям Р-1 впервые полетела 17 сентября 1948. И параллельно развертыванию боевых начались научные пуски немного модифицированных ракет с добавлением к названию букв от А до Е. Начиная с версии Б их можно отличить визуально по двум боковым контейнерам с научной аппаратурой.
Архивное фото
Именно на Р-1 в модификации В впервые поднялись в космос и вернулись назад живыми 22 июля 1951 года советские собаки Дезик и Цыган. Кроме животных можно было поднимать научную аппаратуру и проверять оборудование для будущих орбитальных полетов. На геофизических ракетах испытывали отражатели, натриевую комету для «Луны-1» и “-2” и т.п.

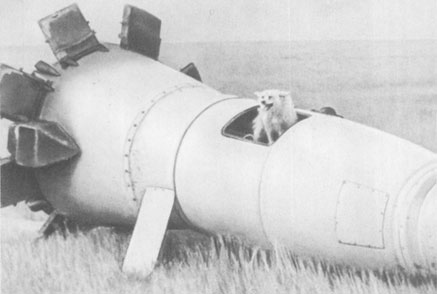

Головная часть Р-2А, архивное фото

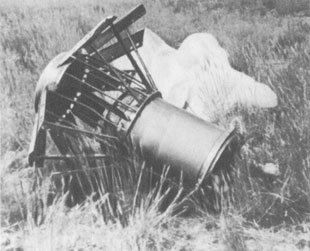

Контейнер Р-1Д
Золотая эра
Пятидесятые-шестидесятые годы 20 века можно назвать золотой эрой геофизических ракет. Сначала появляются боевые баллистические ракеты, которые можно адаптировать к суборбитальным пускам. Затем создаются уже специализированные ракеты.

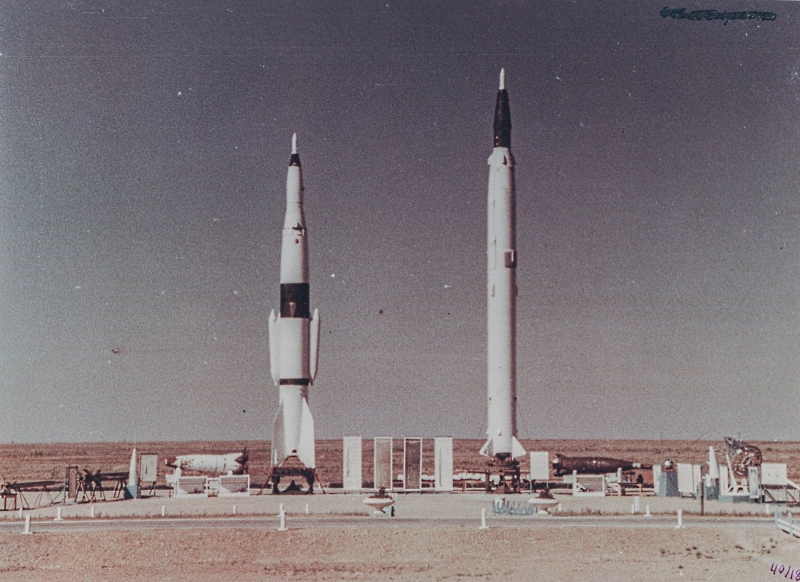

Советские геофизические ракеты
В СССР основой выступили баллистические ракеты Р-2, Р-5, Р-11, Р-14. Самой мощной и грузоподъемной стала Р-5 в модификациях А-В, которая могла поднять полторы тонны на высоту 400-500 км. Параллельно с 1951 года начала использоваться специально созданная метеорологическая ракета МР-1, которая могла подняться на высоту 90 км и отличалась оригинальными решениями вроде непосредственного измерения температуры воздуха в полете и мягкой посадкой ступени на парашюте с возможностью повторного использования.

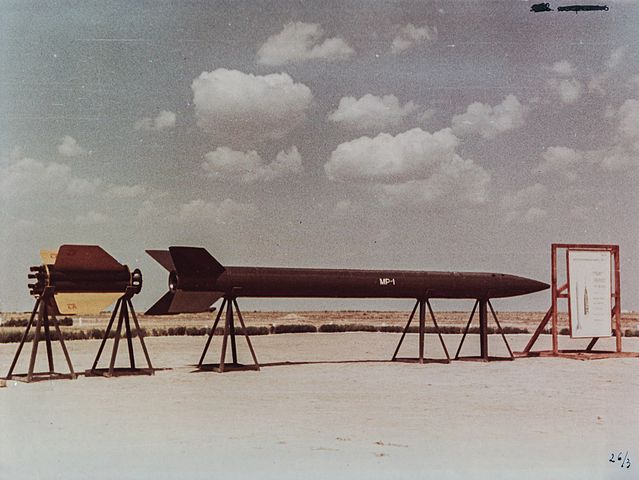

Ракета МР-1
В 1960-х в СССР реализовали программу по созданию метеорологических ракет с максимальной высотой подъема 60 (ММР-06), 100 (М-100) и 180 (МР-12) километров и развернули сеть станций ракетного зондирования атмосферы. Эти ракеты до сих пор держат рекорд по количеству пусков — М-100 запускали более 6600 раз, МР-12 с модификациями — более 1200 раз.
Памятник МР-12 в Обнинске, фото anthrax_urbex.livejournal.com
Логичным шагом после собак был бы суборбитальный запуск человека. Но в СССР проект ВР-190 был закрыт, и, благодаря грузоподъемности ракеты Р-7 было принято решение об орбитальном полете без промежуточных шагов. А вот в США, где создание межконтинентальной баллистической ракеты запаздывало, было проведено два суборбитальных пуска с человеком. На базе боевой ракеты Redstone запускали космические корабли «Меркурий» с астронавтами Аланом Шепардом и Вирджилом «Гасом» Гриссомом, которые поднимались до 190 км.

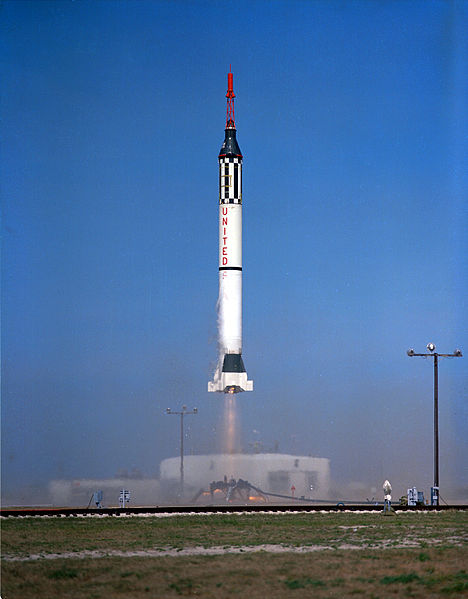

Пуск Mercury-Redstone, фото NASA
Сравнительная простота геофизических ракет привела к тому, что их производили и страны, не вышедшие на орбиту самостоятельно — Пакистан, Индонезия, Польша и другие. Очень успешным и популярным стало канадское семейство ракет Black Brant (>800 пусков с 1961 года).

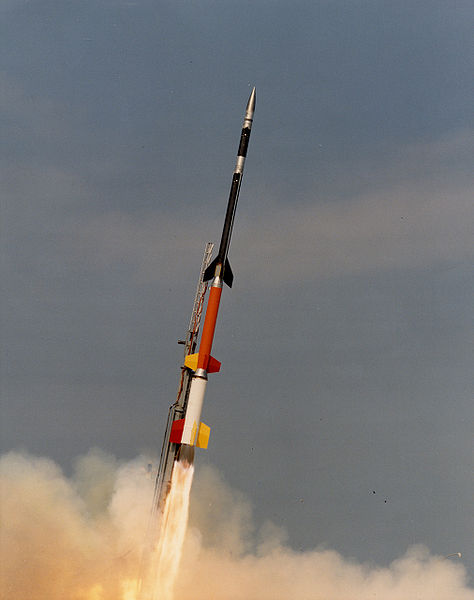

Старт Black Brant, фото NASA
Новое Возрождение

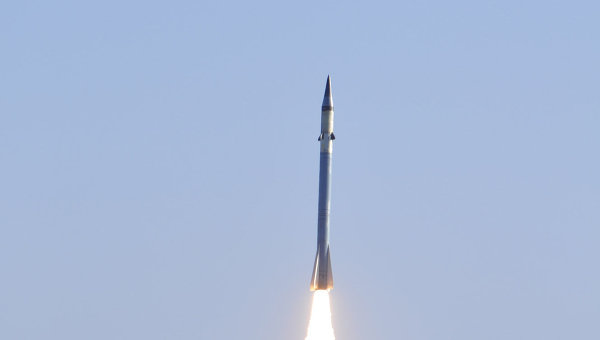

Пуск МР-30, фото Дмитрий Комар/РИА Новости
В 90-х общее количество суборбитальных запусков в мире сократилось — после распада СССР Россия не могла выделять сравнимые средства на продолжение работ. Ракетные станции закрывались или консервировались. М-100 перестала летать в 1990, МР-12 прекратили регулярно запускать в 1980, а два последних пуска прошли в 1997. Но после длительного перерыва российские метеорологические ракеты возвращаются — в 2011 провели успешное испытание ракеты МР-30, способной подняться на 300 км.
Рост количества частных космических компаний в последние годы привел к заметному увеличению количества как носителей, так и пусков. К привычным канадской Black Brant, бразильской VSB-30, американским Terrier, европейской MAXUS и японской серии S добавилось сразу несколько игроков. С 2006 года летает SpaceLoft XL компании UP Aerospace (именно на ее полет поставили GoPro, запись с которых посмотрели уже 8 миллионов раз).
Заключение
Суборбитальные пуски геофизических ракет выполняют сразу несколько важных задач:
- Есть научные эксперименты, которым хватает нескольких минут нахождения в космосе и невесомости суборбитального полета. Это физика микрогравитации, астрономия, изучение атмосферы и другие.
- Можно отрабатывать технологии для космических полетов — приборы, двигатели, даже марсианские посадочные устройства.
- Суборбитальные ракеты заметно проще и дешевле орбитальных — на них можно учиться и делать первые, небольшие деньги.
Так что не приходится удивляться, что частные компании находят заказчиков на суборбитальные пуски. При всей кажущейся несерьезности, это хорошее, полезное, прибыльное и важное дело, пусть оно и остается в тени орбитальных полетов.
Итоги космического картографирования
Создание и эволюция отечественных геодезических ракет стали важнейшей вехой в истории освоения околоземного пространства, навсегда изменившей облик наук о Земле. То, что начиналось как вынужденная адаптация первых боевых баллистических носителей Р-1 и Р-2, переросло в строго выверенную и высокоэффективную научную программу. Проекты серий В-1 (от В-1А до В-1Е), Р-5А и международные исследовательские комплексы «Вертикаль» позволили преодолеть фундаментальный кризис классической геодезии — невозможность прямой оптической связи между удаленными континентами и труднодоступными регионами.
Благодаря методам светогеодезического зондирования, запускам эталонных сфер и первичному гравиметрическому картированию, советские и российские ученые смогли с беспрецедентной точностью определить параметры земного геоида. Полученные данные легли в основу создания фундаментальных государственных систем координат (СК-42, СК-95 и последующих), обеспечили юстировку систем противоракетной обороны и создали математический базис для расчетов траекторий межконтинентальных носителей. Без этого скрытого от широкой публики фундамента был бы невозможен переход к долгосрочным орбитальным миссиям и современным навигационным комплексам.
Перспективы развития технологии
Несмотря на то, что функции глобального картографирования сегодня практически полностью перешли к постоянно действующим спутниковым группировкам, технологии высотного ракетного зондирования и суборбитальных пусков сохраняют свою актуальность и развиваются в нескольких ключевых направлениях:
- Динамическая калибровка современных спутниковых систем: Орбитальные геодезические спутники и группировки вроде ГЛОНАСС требуют регулярной сверки данных с эталонными измерительными приборами. Суборбитальные ракеты, несущие высокоточные лазерные отражатели и атомные часы, позволяют проводить мгновенные вертикальные «срезы» атмосферы и ионосферы, выявляя погрешности, вносимые космической погодой в сигналы спутников.
- Изучение мезосферы и «игнорируемой зоны»: Существуют слои атмосферы (высоты от 50 до 120 км), которые слишком высоки для аэростатов и самолетов, но слишком низки для стабильных орбит спутников ДЗЗ (дистанционного зондирования Земли). Геодезические и геофизические ракеты остаются единственным инструментом для прямого экспресс-анализа этих областей, что критически важно для прогнозирования климатических изменений и поведения гравитационного поля.
- Тестирование квантовых сенсоров: Развитие геодезии будущего связано с квантовыми гравиметрами и магнитометрами, способными фиксировать малейшие флуктуации массы Земли (например, движение подземных вод или магмы). Суборбитальные пуски предоставляют идеальную платформу для испытания этих сверхчувствительных приборов в условиях кратковременной микрогравитации перед их отправкой на долгоживущие орбитальные станции.
Часто задаваемые вопросы (FAQ)
- В чем главное отличие геодезической ракеты от обычной метеорологической или боевой?
Боевая ракета проектируется для доставки полезной нагрузки в заданную точку по настильной траектории. Метеорологическая ракета исследует нижние слои атмосферы (обычно до 80–100 км) с помощью относительно простых термодатчиков и манометров. Геодезическая ракета — это суборбитальный носитель, совершающий строго вертикальный полет на высоты от 100 до 500+ км. Её главная задача — либо самой служить высокоточной визирной целью (световые вспышки, маяки), либо выводить стабилизированные контейнеры с аппаратурой для измерения параметров формы Земли и ее гравитационного поля. - Почему нельзя было сразу использовать искусственные спутники Земли для геодезии?
На заре космической эры (1950–1960-е годы) спутниковые технологии находились в зачаточном состоянии. Спутники первых поколений быстро сходили с орбиты из-за торможения в верхних слоях атмосферы, а их собственные координаты невозможно было отследить с точностью, необходимой для геодезии. Геодезические ракеты позволили отработать методы наземного наблюдения, откалибровать первые оптические и радиолокационные станции и создать базовую координатную сетку, без которой последующий запуск полноценных геодезических спутников (вроде систем «Сфера» или «Муссон») был бы бессмысленным. - Какие российские полигоны чаще всего использовались для таких пусков?
Основной базой для зарождения отечественной ракетной геодезии стал государственный центральный межвидовой полигон Капустин Яр (Астраханская область). Именно отсюда стартовали первые академические модификации ракет Королева. В дальнейшем, по мере усложнения задач и необходимости калибровки систем противоракетной и противовоздушной обороны, пуски также осуществлялись с полигона Сары-Шаган и из высокоширотных арктических станций (остров Хейса), где исследовались особенности геоида и ионосферы в приполярных областях.
