Представьте ракету-носитель, которая выводит на орбиту весьма невзрачный, туго свернутый контейнер, по габаритам не превышающий обычный спутник. Но стоит ему оказаться в вакууме, как внутрь подается сжатый газ, и на глазах изумленных наблюдателей контейнер плавно раздувается, быстро превращаясь в многоэтажный космический дом. Просторные каюты, научные лаборатории, оранжели — всё это возникает из «мягкого» кокона прямо в космосе. Это не фантазия инженеров-футуристов, а концепция орбитальных станций из надуваемых (трансформируемых) мягких модулей, которая сегодня обещает совершить революцию в освоении околоземного пространства и дальнего космоса. Ракетостроение всегда сталкивалось со строгим ограничением: диаметр жилого отсека космической станции жестко лимитирован шириной головного обтекателя ракеты. Традиционные металлические модули (как на МКС или советских станциях «Мир») — это тяжелые, дорогие алюминиевые «бочки» с фиксированным объемом.

Трансформируемые модули кардинально меняют правила игры: в сложенном виде они компактны и легки, а на орбите увеличивают свой полезный объем в 3–4 раза. При этом их многослойная тканевая оболочка из сверхпрочных полимеров (таких как кевлар и вектран) защищает космонавтов от радиации и ударов микрометеоритов даже лучше, чем жесткий металл.

Исторический экскурс: от резиновых сфер до космических патентов

Идея отправить «надувной дом» на орбиту зародилась на самой заре космической эры, пройдя долгий путь от скепсиса до признания:

1. Первые шаги (1960-е): В начале 1960-х годов, еще до полета Юрия Гагарина, легендарный конструктор Вернер фон Браун предлагал концепцию вращающейся орбитальной станции-бублика на основе надувных конструкций. В 1961 году компания Goodyear Aircraft по заказу NASA создала наземный прототип надувного тороидального модуля диаметром 7,3 метра. Проект выглядел многообещающе, но технологии тех лет не позволяли гарантировать надежность мягких материалов, и космонавтика на полвека ушла в сторону жесткого алюминия.
2. Прорывной проект TransHab (1990-е): В конце 1990-х годов инженеры Космического центра Джонсона (NASA) разработали концепт TransHab (Transit Habitat). Это должен был быть огромный четырехэтажный надувной жилой отсек для МКС или марсианской миссии. Проект прошел жесткие наземные испытания (оболочка выдерживала колоссальное давление), но в 2000 году из-за дефицита бюджета Конгресс США закрыл программу.
3. Эра частного космоса и Bigelow (2000-е — 2010-е): Патенты NASA выкупила частная американская компания Bigelow Aerospace, основанная отельным магнатом Робертом Бигелоу. В 2006 и 2007 годах они успешно запустили на орбиту первые в истории автономные надувные прототипы — Genesis I и Genesis II. Они подтвердили: мягкая многослойная броня отлично держит давление и не боится космического мусора.

Примеры применения технологии: от экспериментов к будущим станциям

На сегодняшний день трансформируемые технологии уже вышли из стадии чертежей и активно доказывают свою эффективность:

• Модуль BEAM на МКС: В 2016 году к Международной космической станции на борту грузового корабля SpaceX Dragon прибыл компактный модуль BEAM (Bigelow Expandable Activity Module). Роботизированная рука пристыковала его к станции, после чего он раздулся, увеличив объем до 16 кубических метров. Модуль отлично продемонстрировал защиту от радиации и до сих пор используется экипажем в качестве складского отсека.
• Проект LIFE от Sierra Space: В рамках создания коммерческих орбитальных станций компания Sierra Space активно тестирует модуль LIFE (Large Inflatable Fabric Environment). В сложенном виде он помещается под стандартный 5-метровый обтекатель ракеты, а после надувания превращается в трехэтажный комплекс объемом 300 кубических метров (что составляет треть от всего объема МКС). В ходе наземных испытаний полномасштабный прототип LIFE выдержал давление, в несколько раз превышающее эксплуатационную норму NASA.
• Станция Orbital Reef: В разрабатываемом проекте коммерческой космической станции Orbital Reef (совместно с Blue Origin) надувные модули планируется использовать в качестве основных жилых и рекреационных зон для космических туристов и ученых.
• Российские разработки: В РКК «Энергия» в 2010-х годах также велись исследования и создавались прототипы трансформируемых модулей объемом около 16–20 кубических метров, рассматривавшиеся в качестве перспективных элементов для отечественных орбитальных станций и лунных баз.

Но, к сожалению, сам стартап больше не работает. «Знамя» подхватила другая организация — Sierra Space. Сейчас её руководство активно развивает собственные разработки, получив весьма существенную поддержку от NASA. Относительно недавно были проведены испытания основного продукта Sierra, которые прошли успешно. Подробности и информация о самой станции — под катом.

Тесты проведены, всё хорошо

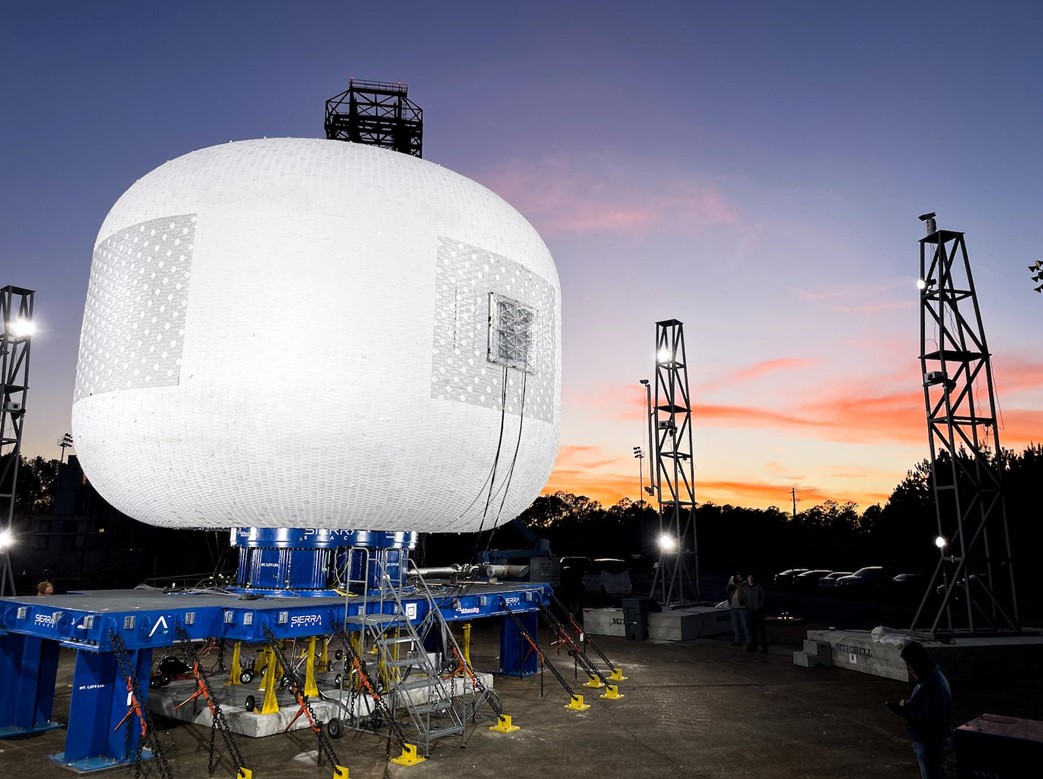

Представители компании заявили, что в ходе наземных (пока) испытаний получены отличные результаты. Модуль соответствует всем стандартам NASA, так что, по мнению стартапа, следующий этап — создание испытательной станции на орбите Земли. Проект компании называется LIFE (Large Integrated Flexible Environment), в его рамках создаются секции для космической станции, которые могут служить для технических целей, а также использоваться в качестве места пребывания астронавтов.

Технология, насколько можно понять, готова, оболочка у модуля сделана из различных высокопрочных тканей, которые выдерживают очень большое давление, плюс ко всему хорошо защищены от внешних угроз (перепады температуры и прочее).

Рекомендации NASA в отношении надувных секций — способность выдержать внутреннее давление примерно в 4,2 бар (60.8 psi). С этим модуль справился отлично, после чего его продолжили надувать, и он лопнул только при достижении давления в 5,3 бар. К слову, даже рекомендуемый NASA показатель в четыре раза превышает норму, т. е. запас прочности у LIFE пятикратный. Планируемое давление в рабочем модуле — одна атмосфера, тут никаких сюрпризов.

В течение года будут проведены дополнительные испытания, и если всё закончится хорошо, то LIFE попробуют применять уже на орбите. Достоинство модулей от Sierra Space в том, что их достаточно просто упаковать для доставки в космос, а там надуть до планируемого размера. Секции также можно модифицировать под разные нужды — будь то научный модуль, жилой или что-то ещё.

Sierra Space — что это за компания?

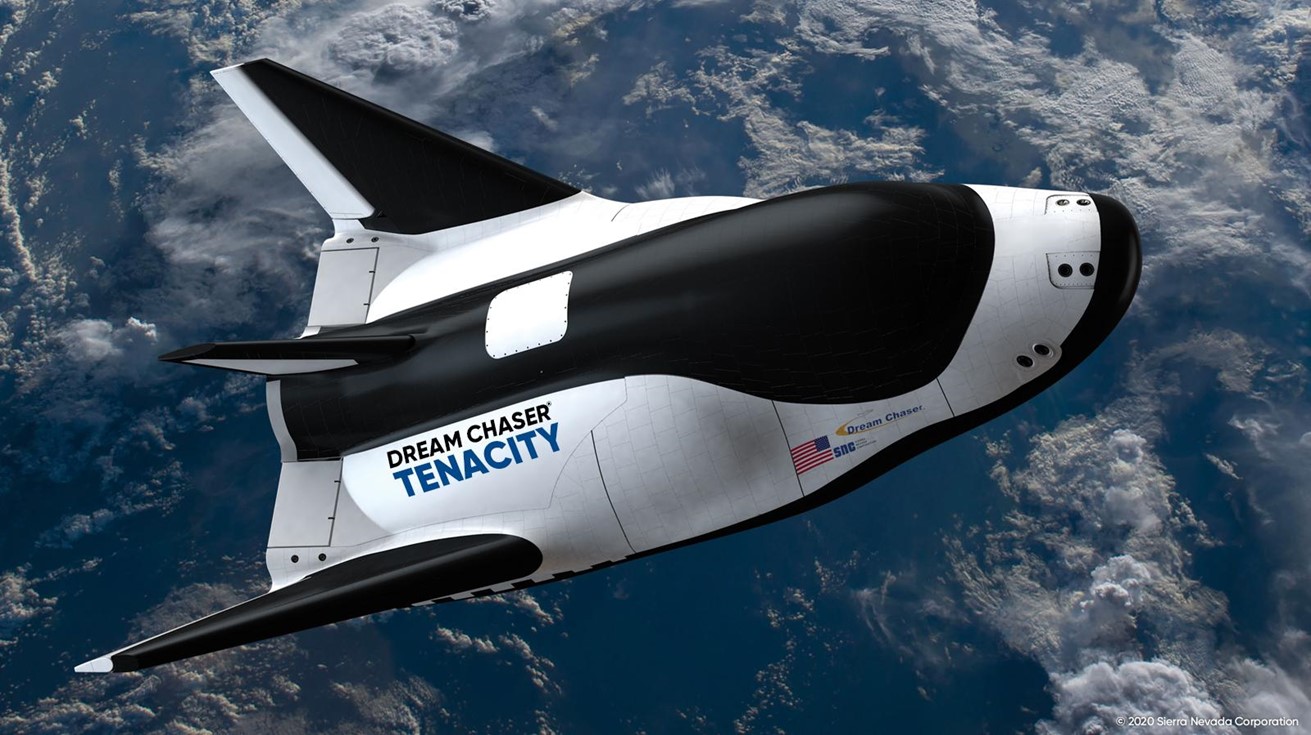

Базируется она в Колорадо, известность ей принесла разработка летательного аппарата Dream Chaser. Это многоразовый космический корабль, он предназначен для доставки на низкую околоземную орбиту грузов. Кроме того, разрабатывает Sierra Space и спутники.

Сейчас она принимает участие в создании проекта космической орбитальной станции Orbital Reef, курирует который компания Джеффа Безоса Blue Origin. Развивается эта инициатива неплохо, если окажется, что надувные модули надёжны и могут пройти испытания в космосе, то станция будет собираться в том числе и из них.

К концу 2024 или началу 2025 года компания собирается закончить процесс сертификации оболочки для модулей. В течение этого времени планируется выполнить ещё два испытания, каждое из которых завершится эффектным взрывом «воздушного шарика». В Sierra Space около 300 сотрудников работают над разработкой среды обитания LIFE, включая саму надувную конструкцию, системы жизнеобеспечения, энергоснабжение, связь и двигательную установку. Но прежде чем Sierra Space сможет реализовать другие важные элементы, она должна доказать, что сама конструкция способна выдержать суровые условия космического полёта.

Так, а что за станция-то?

NASA уже одобрило совместный проект Sierra Space и Blue Origin. В 2022 году агентство оценило план компаний как выполнимый и достижимый, после чего участники программы перешли к этапу проектирования.

Стоит напомнить, что Orbital Reef разрабатывается в рамках Коммерческой программы развития низкой околоземной орбиты NASA (CLD). Помимо Blue Origin и Sierra Space, в совместный проект Orbital Reef входят Amazon Supply Chain, Amazon Web Services, Университет штата Аризона, Boeing, Genesis Engineering Solutions и Redwire Space. Blue Origin предоставит основные модули, вспомогательные системы и ракету-носитель New Glenn. Boeing будет управлять станцией, научным модулем и предоставит свой космический корабль Starliner для перевозки людей на объект ​​и обратно. Redwire обеспечит Orbital Reef технологиями исследования микрогравитации и производства в космосе, а также будет контролировать операции с полезной нагрузкой и развёртываемые конструкции.

Blue Origin уже получила от NASA финансирование в размере $130 млн, в то время как Sierra Space — целых $1,4 млрд. К слову, есть и другие проекты. Так, Axiom Space, NanoRacks и Northrop Grumman разрабатывают собственные космические станции в рамках CLD.

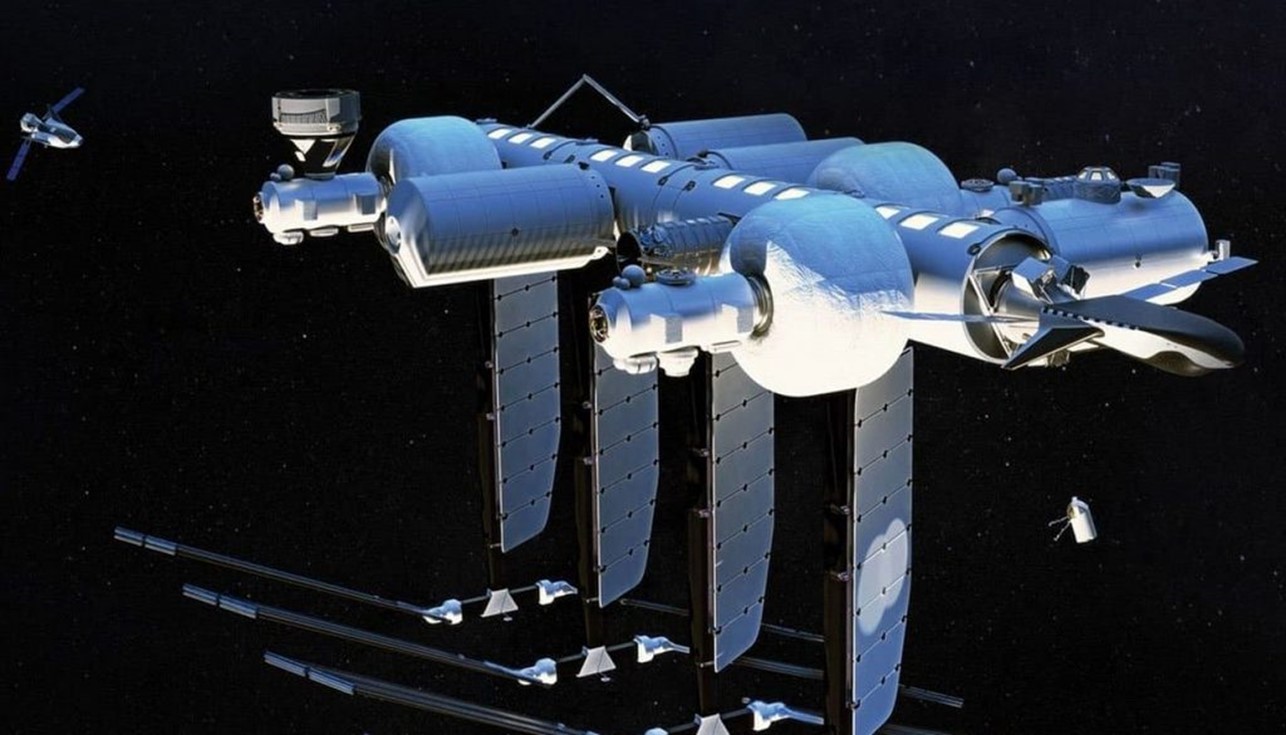

Что касается Orbital Reef, то на ней смогут свободно разместиться 10 астронавтов. Станция будет использоваться в качестве научного центра, туристического объекта и даже киностудии. Строительство её планируется начать уже через два года — в 2026, а в 2027 по плану её должны ввести в строй. К слову, регулярные полёты на орбиту с целью доставки на объект грузов и людей будет осуществлять Dream Chaser, космический челнок, о котором говорилось выше.

Новая орбитальная станция нужна в качестве замены МКС. NASA не планирует продолжать её эксплуатацию после 2030 года. Сейчас даже идёт поиск корабля, который выведет МКС с орбиты и направит её в атмосферу Земли.

Возможные проблемы

Несмотря на кажущееся благополучие проекта, всегда что-то может пойти не так. И причины вовсе не в технологиях, вот как раз здесь всё гладко. Проблема кроется в бизнесе, ведь та же Bigelow Aerospace, у которой с проектом всё было хорошо (свидетельство тому — модуль на орбите), обанкротилась.

В сентябре 2023 года сообщалось, что проект Orbital Reef не является главным приоритетом для Blue Origin или Sierra Space. СМИ даже сообщали о том, что обе эти компании могут прекратить партнёрство. Несмотря на то, что через несколько дней после этой новости Blue Origin заявила о продолжении совместной работы, всегда есть вероятность, что что-то пойдёт не так.

А ещё после завершения сборки Dream Chaser в Sierra Space сообщили об увольнении 165 сотрудников. Возможно, потому, что команда больше не нужна, поскольку аппарат готов. Но всё равно эта ситуация кажется немного странной. Руководство, впрочем, заявило, что всё это никак не повлияет на работу над LIFE.

Естественно, может быть и так, что NASA по каким-то причинам сократит финансирование, выделяемое для проекта новой станции, отдав, например, предпочтение другим программам.

Как бы там ни было, хотелось бы надеяться на успешный результат, с его демонстрацией через два года.

Заключение

Концепция сборки орбитальных станций из надуваемых мягких модулей представляет собой парадигмальный сдвиг в космической инженерии и архитектуре внеземных сооружений. Переход от жестких металлических конструкций к трансформируемым многослойным оболочкам позволяет преодолеть массогабаритные ограничения современных ракет-носителей и кратно увеличить полезный объем обитаемого пространства на орбите. Проведенные за последние десятилетия наземные и натурные испытания подтвердили, что композитная гибкая броня не уступает, а по ряду параметров (таких как поглощение энергии ударов микрометеоритов и вибродемпфирование) превосходит традиционные алюминиево-литиевые сплавы. Данная технология переросла статус экспериментальной и стала базовой платформой для проектирования коммерческой инфраструктуры на околоземной орбите.

Перспективы развития технологии

В долгосрочной перспективе эволюция трансформируемых космических модулей будет определять вектор экспансии человека в ближний и дальний космос:

• Инфраструктура для лунных и марсианских баз: Мягкие модули станут основой для стационарных планетных поселений. Их транспортировка в сложенном виде минимизирует количество требуемых пусков ракет, а после развертывания на поверхности Луны или Марса конструкции могут быть засыпаны слоем местного реголита для создания абсолютной защиты от жесткой радиации и экстремальных температурных перепадов.
• Сверхбольшие орбитальные комплексы и отели: Использование тяжелых ракет-носителей нового поколения в сочетании с надувными технологиями позволит за один пуск выводить модули объемом более 1000 кубических метров. Это сделает возможным создание крупногабаритных научных лабораторий, промышленных орбитальных фабрик и многокомнатных космических отелей.
• Межпланетные перелетные корабли: Для пилотируемых экспедиций к Марсу или к астероидам потребуются глубокие обитаемые зоны с высоким уровнем радиационной защиты. Надувные обитаемые отсеки, интегрированные со слоями водородосодержащих материалов или резервуарами для технической воды, обеспечат экипаж необходимым пространством и радиационным щитом во время многомесячных перелетов.
• Автоматические быстроразворачиваемые склады: В ближнем космосе будет сформирована сеть автономных логистических хабов, где мягкие модули будут служить защищенными хранилищами для топлива, оборудования и расходных материалов для межпланетных миссий.

Часто задаваемые вопросы (FAQ)

Из чего состоят стенки надувного модуля? Насколько они надежны?
Оболочка трансформируемого модуля представляет собой сложный многослойный «пирог» толщиной около 30–40 сантиметров. Внутренний слой (блистер) выполнен из герметичных полимеров для удержания атмосферного давления. Далее идет силовой каркас из сверхпрочных тканых материалов (кевлар, вектран), который воспринимает механические нагрузки. Внешние слои состоят из чередующихся прослоек открытоячеистого пенополиуретана и следующей ткани (Nextel). Эта структура работает как эффективный барьер: налетающий микрометеорит дробится при встрече с первыми слоями, а его кинетическая энергия гасится последующими мягкими слоями, предотвращая пробитие.

Каковы главные недостатки и технические риски данной концепции?
Основными инженерными вызовами являются:

• Интеграция разнородных материалов: Стыковка гибкой тканевой оболочки с жесткими металлическими элементами (стыковочными узлами, шлюзами, люками и иллюминаторами) требует создания сложнейших герметичных переходов, подверженных термическим деформациям.
• Контроль геометрии при развертывании: Процесс надувания должен быть строго контролируемым, чтобы избежать перекосов, неравномерного натяжения внутренних силовых лент и повреждения внутренних систем жизнеобеспечения.
• Деградация полимеров: Под длительным воздействием жесткого ультрафиолетового излучения, атомарного кислорода и глубокого вакуума органические полимеры наружных слоев могут терять эластичность и прочность, что требует разработки специализированных защитных покрытий.

Как внутри надувного модуля монтируются проводка, вентиляция и интерьер?
Все базовые жесткие системы (центральный силовой пилон, воздуховоды, магистрали системы жизнеобеспечения, базовая проводка и стойки для оборудования) монтируются внутри модуля еще на Земле, в его сложенном состоянии. Они располагаются вдоль центральной оси конструкции. После вывода на орбиту и заполнения модуля газом внутренний каркас расправляется, а экипажу остается лишь развернуть складные перегородки, закрепить портативное оборудование и провести финальную коммутацию кабелей.

Что произойдет в случае пробития оболочки крупным космическим мусором?
За счет вязких и эластичных свойств многослойной ткани, в отличие от хрупкого металла, при локальном повреждении оболочка надувного модуля не склонна к лавинообразному растрескиванию или взрывной декомпрессии. Отверстие будет сохранять стабильные размеры. Это дает экипажу значительно больше времени на обнаружение утечки и установку специализированного герметизирующего пластыря изнутри модуля.

Автор: @Petr0v1
Источник: https://habr.com/
