Зенитный артиллерийский комплекс Mark 15 Phalanx CIWS (Close-In Weapon System) является одним из наиболее узнаваемых и эффективных элементов обороны кораблей Военно-морских сил США и их союзников. Разработанный еще в конце 1970-х годов компанией General Dynamics, которая сейчас называется Raytheon, этот комплекс прежде всего задумывался как оружие «последнего рубежа» — автоматизированная система ультраближнего радиуса действия, предназначенная для уничтожения противокорабельных ракет (ПКР) и высокоточного оружия, прорвавшихся через дальние и средние эшелоны ПВО/ПРО. Официально принятый на вооружение в 1980 году, «Фаланкс» представляет собой полностью автономный боевой модуль, успешно объединяющий на одном лафете обзорно-поисковую и трекинговую радиолокационные станции, цифровую систему управления огнем и скорострельную 20-мм шестиствольную пушку M61A1 Vulcan.

Главная концептуальная особенность комплекса — максимальная автономность (принцип «обнаружил — поразил»), минимизирующая человеческий фактор в условиях дефицита времени, когда до подлета вражеской ракеты остаются считанные секунды.

Спустя более чем 45 лет непрерывной службы, Phalanx CIWS не просто сохраняет свою актуальность, но и трансформировался из чисто противоракетной системы в универсальный комплекс борьбы с асимметричными угрозами. Пройдя множество модернизаций (от Block 0 до современных Block 1B Baseline 2), комплекс научился эффективно поражать малоразмерные надводные цели (катера-камикадзе), беспилотные летательные аппараты (БПЛА) и низколетящие вертолеты. История боевого применения этой системы растянулась от конфликтов Холодной войны до современных противостояний, доказав, что концепция скорострельного артиллерийского щита остается неотъемлемой частью выживания флота в XXI веке.

Характерные примеры применения технологии

За десятилетия эксплуатации комплекс Phalanx CIWS и его сухопутная модификация C-RAM приняли участие во множестве инцидентов, наглядно продемонстрировав как сильные стороны технологии, так и особенности её развертывания.

1. Инцидент с USS Stark (1987) — Урок неготовности

• Контекст: Во время Ирано-иракской войны американский фрегат USS Stark (FFG-31) в Персидском заливе был атакован иракским самолетом Mirage F1, который выпустил две противокорабельные ракеты Exocet.
• Применение технологии: Комплекс Phalanx на борту фрегата находился в режиме ожидания (Standby), а не в автоматическом боевом режиме. Из-за человеческого фактора и оперативных ошибок система не открыла огонь по подлетающим ракетам. Огнем Exocet были убиты 37 моряков.
• Значение: Этот трагический пример показал, что даже самая совершенная автоматика бесполезна без правильного оперативного управления и своевременного перевода системы в боевую готовность. Инцидент заставил ВМС США пересмотреть протоколы использования CIWS в зонах повышенной опасности.

2. Операция «Буря в пустыне» (1991) — Инцидент «дружественного огня»

• Контекст: Во время освобождения Кувейта иракские береговые батареи выпустили ПКР Silkworm (китайский аналог П-15 Термит) по линкору USS Missouri (BB-63).
• Применение технологии: На перехват ракеты линкор и сопровождающие корабли выпустили пассивные помехи (дипольные отражатели). Комплекс Phalanx CIWS, установленный на фрегате сопровождения USS Jarrett (FFG-33), работая в автоматическом режиме, принял облако помех от USS Missouri за реальную угрозу и открыл огонь. Несколько снарядов попали в надстройки линкора, ранив одного моряка. Сама иракская ракета была успешно сбита зенитным комплексом Sea Dart британского эсминца HMS Gloucester.
• Значение: Случай обнажил проблему распознавания целей автоматическими системами в условиях плотного применения средств радиоэлектронной борьбы и помех, что послужило стимулом для дальнейшей модернизации алгоритмов распознавания «свой-чужой».

3. Опыт применения сухопутной версии Centurion C-RAM (2000-е — 2020-е) — Защита баз

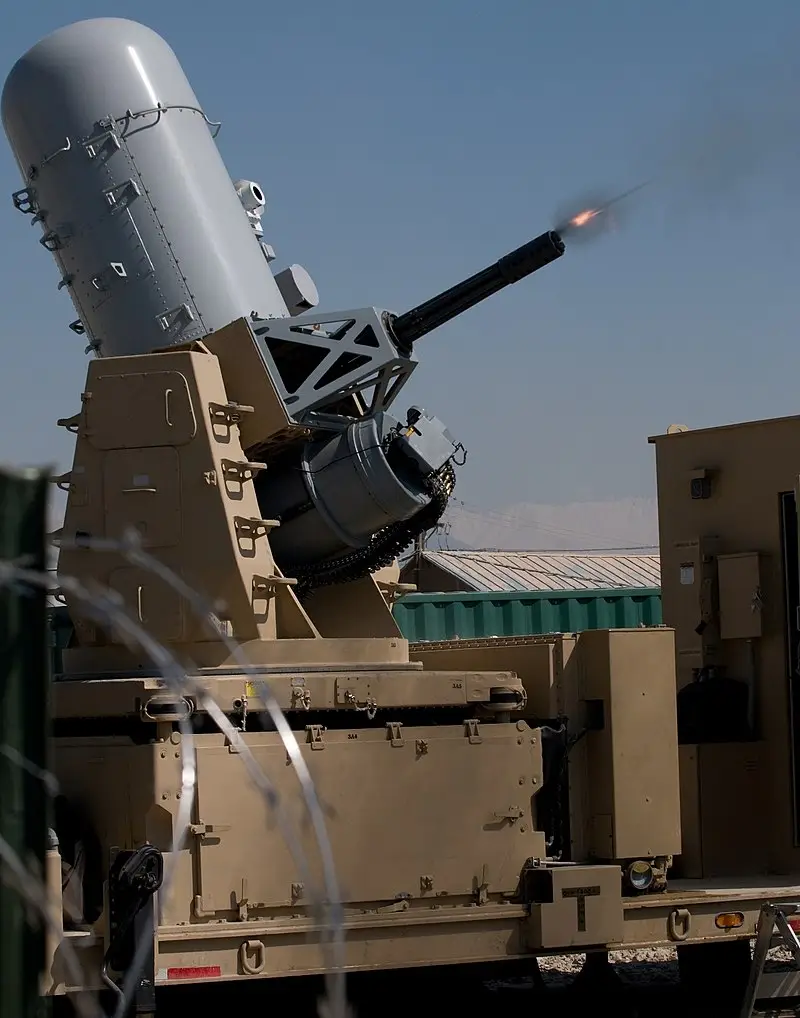

• Контекст: В середине 2000-х годов на базе Phalanx была создана сухопутная система Centurion C-RAM для защиты военных баз США в Ираке и Афганистане от минометных, артиллерийских обстрелов и неуправляемых ракет.
• Применение технологии: В отличие от морской версии, стреляющей подкалиберными снарядами из обедненного урана или вольфрама, сухопутный вариант использует осколочно-фугасные трассирующие снаряды M940 с функцией самоликвидации, чтобы падающие снаряды не калечили мирное население на земле. Система показала высочайшую эффективность, успешно перехватив сотни мин и ракет, нацеленных на «Зеленую зону» в Багдаде и авиабазу Баграм.
• Значение: Phalanx доказал свою универсальность, выйдя за рамки чисто флотской специфики и став эффективным средством объектовой ПВО сухопутных сил.

4. Отражение атак в Красном море (2023 — 2024) — Первое прямое боевое крещение спустя 44 года

• Контекст: В конце 2023 и начале 2024 годов, на фоне обострения конфликта на Ближнем Востоке, йеменские хуситы начали массовые обстрелы военных и гражданских судов в Красном море, используя противокорабельные крылатые и баллистические ракеты, а также дроны-камикадзе.
• Применение технологии: В январе 2024 года эсминец USS Gravely (DDG-107) был вынужден задействовать комплекс Phalanx CIWS для уничтожения крылатой ракеты хуситов. Ракета прорвала дальние эшелоны обороны (корабельные ракеты SM-2 и SM-6) и была уничтожена «Фаланксом» на дистанции менее 2 километров (около 1 мили) от корабля — то есть буквально за несколько секунд до предполагаемого удара. В последующие месяцы комплексы Phalanx на кораблях коалиции также неоднократно привлекались для уничтожения низколетящих беспилотников.
• Значение: Этот инцидент стал первым в истории зафиксированным случаем, когда Phalanx CIWS уничтожил реальную боевую ракету в условиях морского боя, защитив американский корабль. Спустя более 40 лет после принятия на вооружение концепция «последнего рубежа» полностью оправдала себя на практике.

Как ни покажется странным для человека, не являющегося специалистом в корабельном вооружении последнего рубежа, но созданный еще в 60-х годах XX-го века и вошедший на стадию серийного производства в 1978 году с принятием на вооружение в 1980 году, зенитный артиллерийский комплекс Mark 15 Phalanx CIWS, который в ВМФ США принято называть “Фаланга” одержал недавно свою первую официальную победу. Казалось бы, что такого в этом событии? Ну пушка. Ну с радаром. Ну сбила противокорабельную ракету на подлете к кораблю. Все же так, как должно было быть, разве нет? На самом деле, все намного глубже, чем кажется на первый взгляд. Боевые действия, которые развернулись между йеменскими (их еще называют хуситами) и американскими военными в Красном море доказывают, что система ближнего боя Phalanx работает, и работает вполне эффективно.

Однако, тогда возникает второй вопрос: насколько эффективны системы обороны дальнего радиуса действия на американских кораблях, раз в ход пошла система последнего рубежа обороны? Однако, стоит по порядку. Вообще стоит отметить, что развитие корабельных систем ПВО шло довольно плавно с момента своего появления. Во времена Первой мировой войны это были обычные пулеметы и орудия, которые установили на кораблях и научили стрелять в верхний сектор.

Прицельные приспособления оставляли желать лучшего, но учитывая, что целями были аэропланы и дирижабли, скорость которых не превышала 200 км/ч, то и пулеметы Максима вместе с пушками Лендера со своими задачами более-менее справлялись.

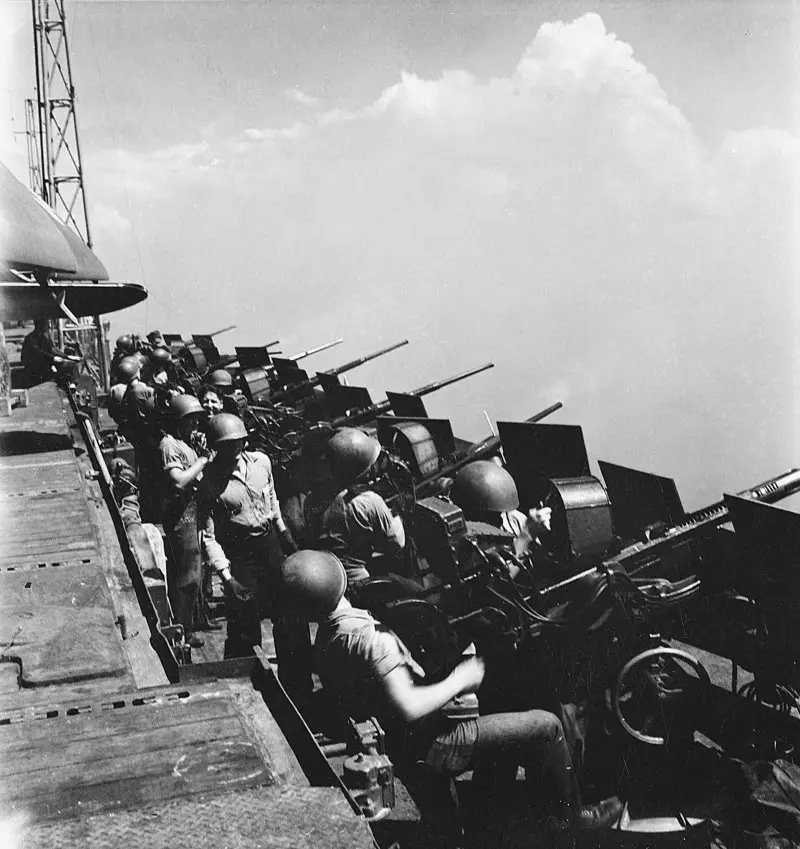

Во время Второй мировой войны типичный военный корабль ВМС США мог иметь дюжину или более 40-мм артиллерийских установок «Бофорс» и еще большее количество 20-мм «Эрликонов».

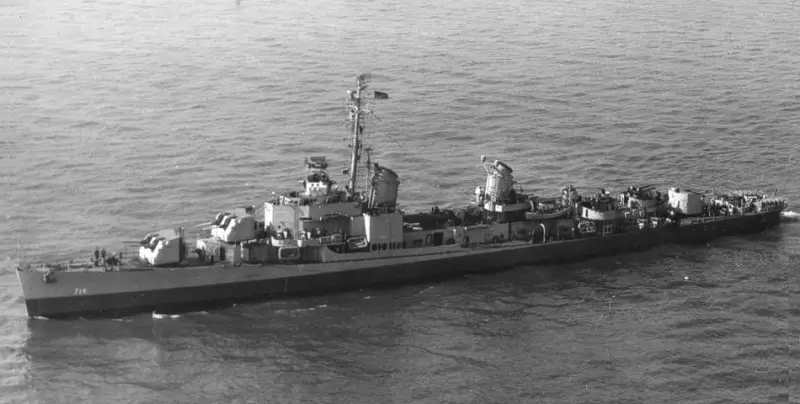

Эсминец типа «Гиринг», составлявший основу флота эсминцев военного времени, был оснащён шестью 127-мм орудиями, 12 40-мм автоматических пушек «Бофорс» и 11 20-мм «Эрликонов».

Задача расчетов была максимально простой: выстрелить в небо большое количество боеприпасов, чтобы создать от кормы до носа непреодолимое для самолетов пространство.

Получалось, скажем так, по-разному. У зенитчиков эсминца «Аарон Уорд» (третий) это получилось, а вот у расчетов линкора «Ямато» как-то не задалось.

Радар и автоматика изменили все это. Благодаря радару одна артиллерийская система с компьютерным мозгом может обнаруживать несколько целей, вычислять их расстояние, скорость и направление, а также точно уничтожать угрозы в порядке приоритета. Это обещало освободить тонны места на военных кораблях, причем одно такое оружие выполняло работу более чем 20 орудий времен Второй Мировой войны.

Конечно, определенные изменения были. Зенитные установки, что ракетные, что артиллерийские, что ракетно-артиллерийские начали устанавливать не по бортам и на мостиках, а по оси корабля, чтобы обеспечить максимально больший сектор обстрела.

Вот видео, на котором «Фаланга» на десантном корабле USS Germantown использует в качестве мишени для отработки наведения реактивный самолет морской пехоты Harrier.

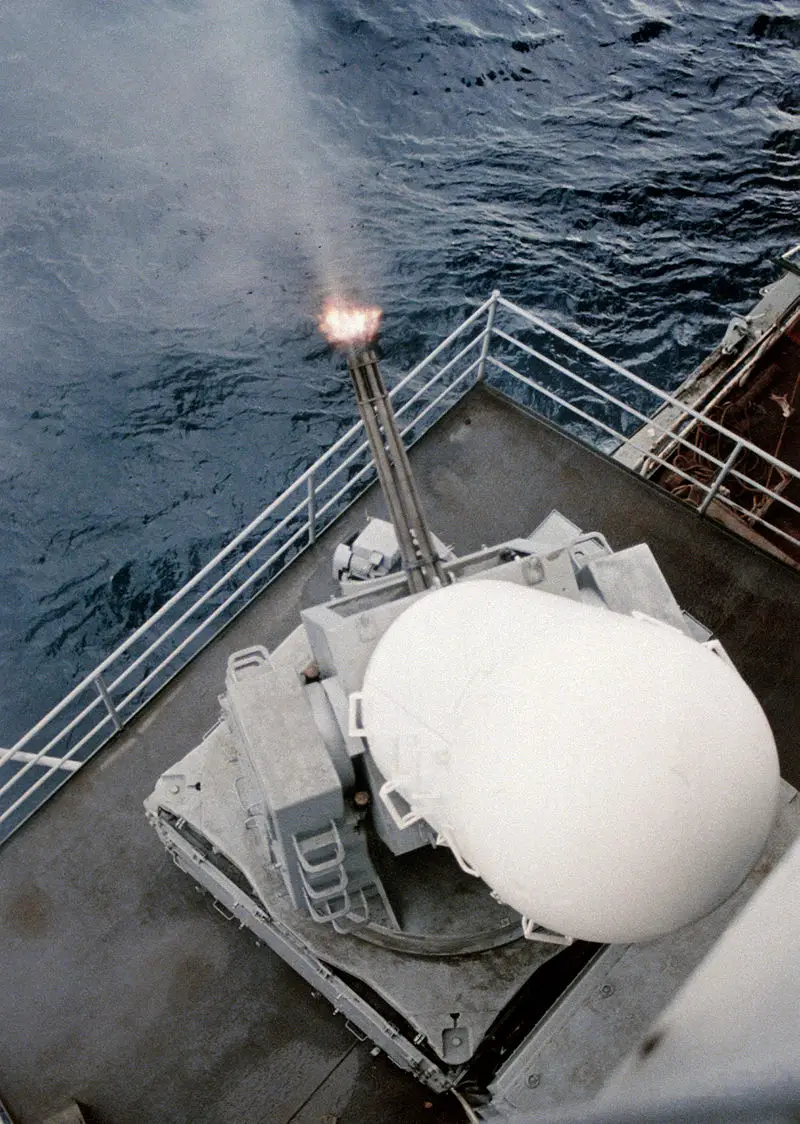

Что можно сказать о системе, про которую сказано все или почти все? Mk-15 Phalanx — это система Гатлинга M61A1, та же шестиствольная пушка, которая установлена на истребителях F-15 Eagle и F-16 Fighting Falcon, сопряженная с радаром Ku-диапазона и компьютеризированной системой управления огнем. Естественно, у «Фаланги» за почти полвека не один раз менялась электронная начинка, это понятно. И совершенствовалось дистанционное управление.

Работает система так: после того, как оружие будет активировано из боевого информационного центра корабля, оно автоматически начинает сканировать небо на предмет приближающихся воздушных угроз. Система полностью автоматизирована: необходимость объединять радиолокационные и баллистические данные и вести точный огонь по цели всего за несколько секунд до столкновения с кораблем исключает участие человека. Только компьютер может реагировать достаточно быстро.

По мере того, как радар «Фаланги» начинает обнаруживать приближающиеся ракеты, он отдает приоритет первым шести ракетам на дальности 5,58 мили. Phalanx автоматически поражает приближающиеся угрозы на расстоянии 9 км, посылая град 20-мм снарядов в сторону приближающейся ракеты. M61A1 имеет скорострельность 4500 выстрелов в минуту и боекомплект в 1500 снарядов с сердечником из вольфрама или обедненного урана. Боекомплекта хватает на 20 секунд стрельбы. «Фаланга» по расчетам должна стрелять примерно 1-2 секунды за бой.

Бывают, конечно, и вот такие случаи, как с фрегатом «Старк».

Почему, спросите вы, если «Фаланга» – такое шикарное оружие? А все просто: 17 мая 1987 года экипаж фрегата видел иракский «Мираж», предполагали, самолет представляет угрозу, на корабле была сыграна боевая тревога. Но пост управления зенитно-ракетным вооружением фрегата «Старк» доложил, что станция управления стрельбой Мк 92 комплекса «Фаланга» не может обнаружить цель, поскольку надстройки корабля «затеняют» носовые курсовые углы, со стороны которых приближался самолёт. Согласно наставлениям ВМС, в таких случаях корабль должен отвернуть с курса на угол до 90°, однако «Старк» продолжал следовать прежним курсом.

В итоге «Старк» получил в борт две ракеты Exocet, одна из которых, к счастью, не взорвалась. Погибло 37 членов экипажа, которому потом пришлось бороться за живучесть по полной программе.

Первое реальное уничтожение «Фаланксом» произошло в 1996 году, но это была ситуация, когда все пошло не совсем так, как планировалось.

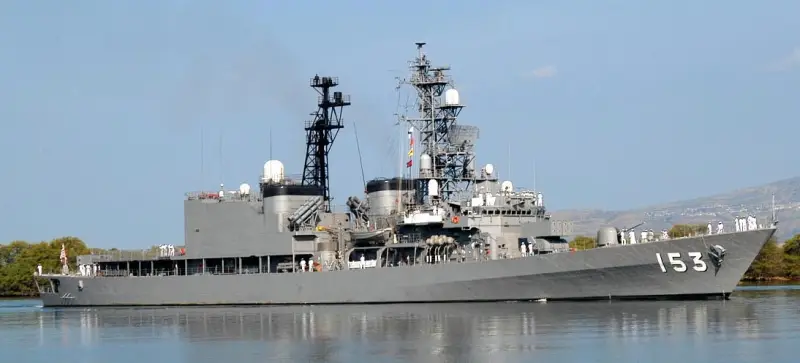

Эсминец Морских сил самообороны Японии «Югири», участвовавший в учениях по стрельбам ПВО, каким-то непостижимым образом навел свой «Фаланкс» на бомбардировщик A-6 Intruder ВМС США, буксировавший цель. А-6 был сбит, к счастью, экипаж благополучно спасся.

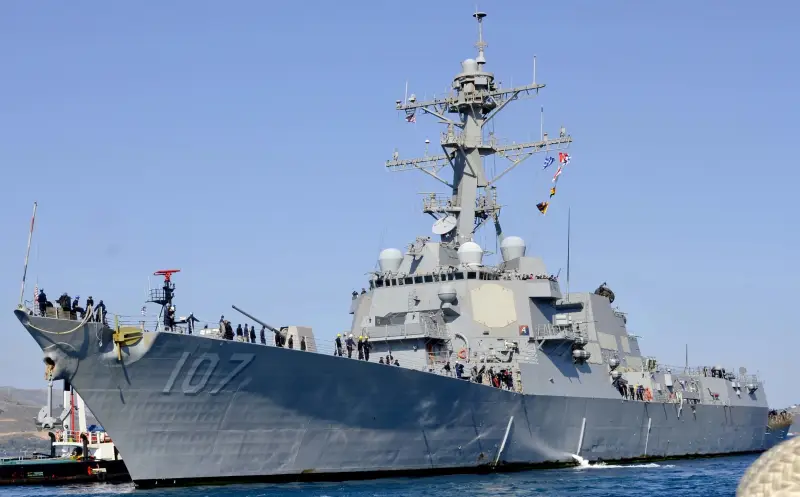

Ну и наконец, самые последние события: на прошлой неделе в Красном море разразилось совершенное морское сражение, в ходе которого эсминец ВМС США «Gravely» успешно отбился от четырех противокорабельных ракет хуситов. И последнюю, четвертую ракету, сбили менее чем в миле от корабля.

Вообще йеменские парни и раньше пытались атаковать военные корабли, но их ракеты сбивались системами морской ПРО коалиции задолго до того, как могли даже теоретически поразить корабли Британии и США.

Но время шло, хуситы набирались боевого опыта, платя, в общем-то, не самыми современными ракетами. И по мере растяжения сил коалиции и расходования боезапаса кораблей, ракеты стали подлетать все ближе и ближе.

И пока экипаж эсминца «Gravely» отбивался от ракет, которые летели в него всеми силами, и отбился успешно, хуситы засадили пятую ракету в борт британскому сухогрузу, который эсминец по идее должен был охранять.

С одной стороны, это победа для «Фаланги», которая почти за 40 лет службы не совершила ни одного боевого поражения цели. Это вообще хорошо, потому что система – последняя линия обороны кораблей ВМС. Обычно боевые корабли ВМС США имеют три или более радиусов действия ПВО.

Внешний радиус состоит из боевой системы Aegis в комплекте с ракетами ПВО SM-2 и SM-6. Следующий радиус – Evolved Sea Sparrow, а в некоторых случаях и 127-мм универсальная артиллерийская система. Третий радиус – «Фаланга», а также компонент постановки помех SEWIP и система запуска ложных целей MK 53 Nulka.

Вообще эсминцы ВМС США участвовали в боях и раньше, но это первый случай, когда противокорабельная ракета проникла до третьего радиуса ПВО.

Что дальше?

Выводы делать непросто. Мы действительно не знаем, что произошло в подробностях, и как так вышло, что противокорабельные ракеты хуситов подошли в упор к эсминцу. Промахнулись ракеты дальнего радиуса? РЛС корабля поздно обнаружили их?

В целом, с одной стороны, теперь мы знаем, что «Фаланга» действительно реально может уничтожить противокорабельную ракету, но с другой стороны – два оборонительных радиуса американских эсминцев не идеальны.

Это, несомненно, полезная информация и для тех, кто будет пытаться в дальнейшем пробить оборону американских кораблей, и для тех, кто уповает на защиту. В том числе и на последний рубеж обороны – «Фалангу».

Заключение

Зенитный артиллерийский комплекс Mark 15 Phalanx CIWS за 45 лет своего существования прошел путь от узкоспециализированного автоматического орудия до гибкого, многофункционального комплекса защиты. События последних лет в Красном море наглядно подтвердили правильность концепции «последнего рубежа»: даже в эпоху доминирования высокотехнологичного управляемого ракетного оружия плотный, автономный артиллерийский огонь остается незаменимым средством спасения корабля, когда счет времени идет на доли секунды. Комплекс доказал свою исключительную надежность, сумев адаптироваться к изменяющемуся характеру современных военных угроз.

Перспективы развития технологии

Несмотря на почтенный возраст платформы, потенциал модернизации Phalanx CIWS далеко не исчерпан. Развитие комплекса идет по нескольким ключевым направлениям:

• Интеграция с лазерным оружием (HELCIWS): Инженеры рассматривают лафет и радарную систему «Фаланкса» как идеальную базу для размещения боевых твердотельных лазеров мощностью 60–150 кВт. Лазерная установка может дополнить или со временем заменить 20-мм пушку, обеспечивая «бесконечный» боекомплект для выжигания оптики дронов и подрыва боевых частей ракет.
• Обновление программного обеспечения и ИИ: Современные алгоритмы модернизируются для борьбы с роевыми атаками БПЛА и гиперзвуковыми угрозами. Обновление софта позволяет точнее распределять приоритеты между десятками одновременных целей.
• Симбиоз с ракетными системами: На базе Phalanx уже создан комплекс SeaRAM, где блок стволов заменен на пусковую установку с 11 ракетами RAM (Rolling Airframe Missile). В будущем флот планирует комбинировать артиллерийские и ракетные модули CIWS для достижения максимальной плотности огня на ближней дистанции.
• Новые типы боеприпасов: Разрабатываются новые 20-мм снаряды с программируемым подрывом и увеличенной пробиваемой способностью, что позволит эффективнее разрушать тяжелые корпуса современных противокорабельных ракет.

Часто задаваемые вопросы (FAQ)

Эффективен ли Phalanx против современных сверхзвуковых и гиперзвуковых ракет?

Артиллерийская часть комплекса (20-мм пушка) испытывает серьезные трудности при перехвате сверхзвуковых ракет. Даже если Phalanx успеет разрушить ракету на дистанции 1 км, её обломки по инерции продолжат полет на огромной скорости и все равно могут нанести кораблю критические повреждения. Именно поэтому ВМС США активно заменяют артиллерийские комплексы на ракетные SeaRAM, которые перехватывают скоростные цели значительно дальше (до 10 км).

Почему сухопутная версия (C-RAM) не опасна для мирных жителей при падении снарядов?

Для сухопутной версии Centurion C-RAM используются специальные снаряды M940 MPT-SD (Multipurpose Tracer, Self-Destructing). Если снаряд не встретил на своем пути цель, через определенное время (или на определенной дистанции) в нем срабатывает взрыватель самоликвидации. На землю падают лишь мелкие, неопасные осколки, в отличие от морских подкалиберных снарядов из вольфрама.

Может ли Phalanx работать полностью без участия человека?

Да, может. Комплекс имеет полностью автоматический режим работы (Auto-Engagement). В этом режиме компьютер самостоятельно сканирует пространство, обнаруживает потенциальные угрозы, классифицирует их по степени опасности, наводит орудие и открывает огонь. Роль человека в этом режиме сводится лишь к общему контролю и возможности аварийного отключения системы.

Какова реальная дальность стрельбы комплекса?

Эффективная дальность стрельбы по сложным воздушным целям (таким как крылатые ракеты) составляет около 1,5–2 км. Максимальная дальность стрельбы может достигать 5,5 км, однако на такой дистанции точности и кинетической энергии 20-мм снарядов уже недостаточно для гарантированного уничтожения прочной боевой части ракеты.
